プログラム名

配置図

Ver.

Ver.3

ID

Q267115

更新日

2016/09/20

Q：高低差のある道路に車を配置する方法を教えてください。

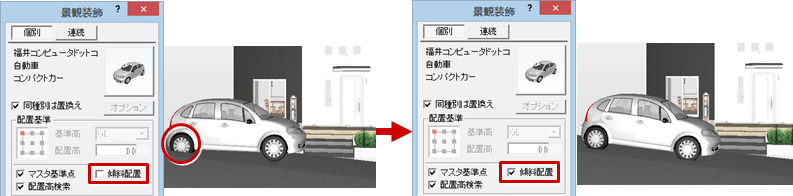

A：部品の属性ダイアログの「傾斜配置」をONにして配置します。また、部品の配置後に属性変更で「傾斜配置」をONにできます。

メモ

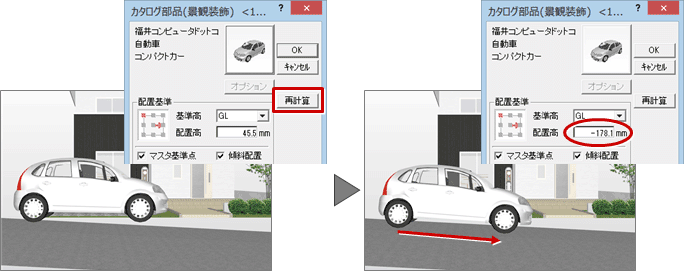

• 入力後に配置面の高さを変更して傾斜にした場合、部品の属性変更ダイアログで「傾斜配置」をONにして、「再計算」をクリックします。配置高を自動的に計算し傾斜を考慮して配置しなおします。

• 部品の「傾斜配置」は、傾斜面のデータと部品が同一図面に入力されていないと考慮されません。
  例えば、平面図で入力した車は配置図で入力した傾斜の道路面に対して傾斜配置できません。
