プログラム名

外皮性能計算

Ver.

Ver.7

ID

Q561120

更新日

2021/06/21

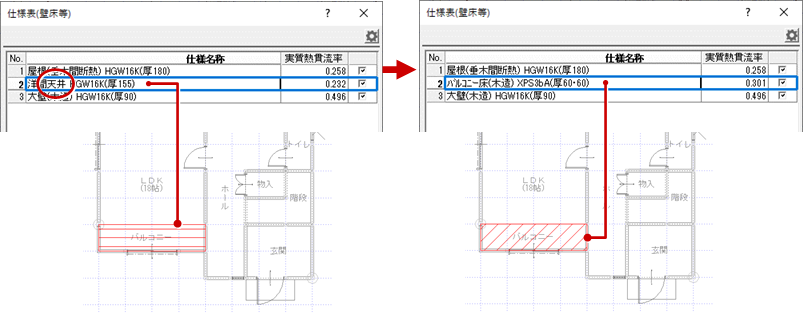

Q：屋根断熱なのに仕様表に熱的境界（天井）が表示されたときの対処方法を教えてください。

A：バルコニーが天井断熱になっていることが原因です。バルコニーの断熱方法を屋根断熱に変更し、「ツール」メニューの「部材配置」で「屋根断熱」を選んで実行すると、既存の熱的境界（天井）は削除されて、熱的境界（屋根）が配置されます。

操作方法

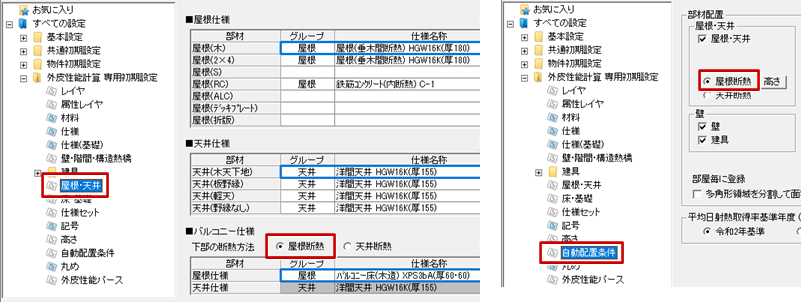

1. 外皮性能計算を開いて、「設定」をクリックします。

2. 「専用初期設定：屋根・天井」「専用初期設定：自動配置条件」で、「屋根断熱」の設定になっていることを確認します。

3. 「ツール」メニューから「部材配置」を選びます。

4. 「部材自動配置」ダイアログの「屋根・天井」だけにチェックを付けて、「OK」をクリックします。

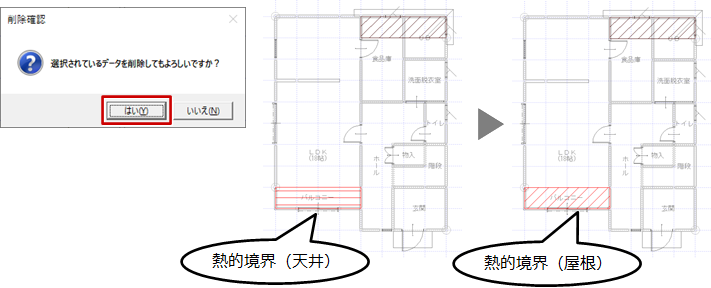

5. 削除の確認画面で「OK」をクリックします。
   既存の熱的境界（天井）は削除されて、熱的境界（屋根）が自動配置されます。

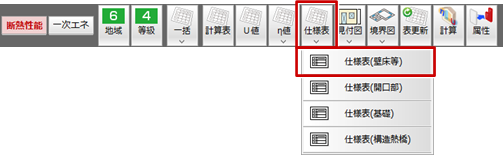

6. 外皮性能図を開いて、「仕様表」メニューから「仕様表（壁床等）」を選びます。

7. 熱的境界（天井）が表示されなくなったことを確認します。
