プログラム名 外皮性能計算 Ver. Ver.7.2 ID Q560150 更新日 2021/06/21

Q:妻壁があるときの熱的境界について教えてください。

A:屋根断熱のとき、妻壁部分に熱的境界(妻壁)が自動配置されます。

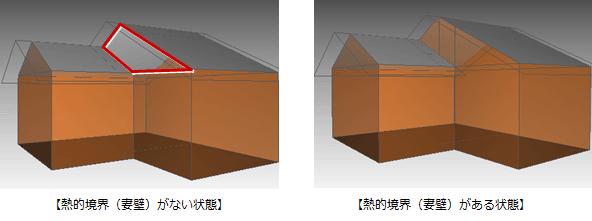

ただし、屋根の形状によっては一部妻壁が配置されない、または壁がない部分にも配置される場合があります。このときは、妻壁の入力・属性変更が必要になります。

屋根断熱で自動配置する

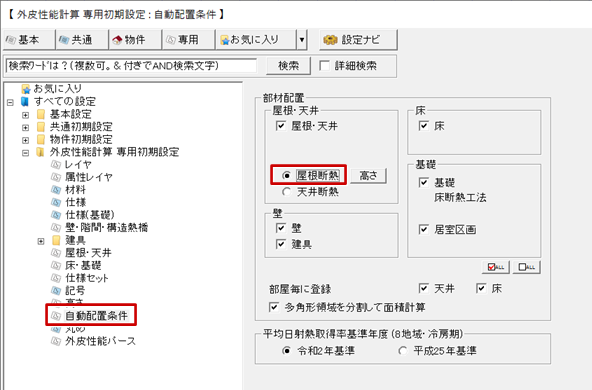

  1. 「専用初期設定(自動配置条件)」の「部材配置」にある「屋根断熱」をONに変更します。
  2. 「自動配置」で部材を自動配置します。

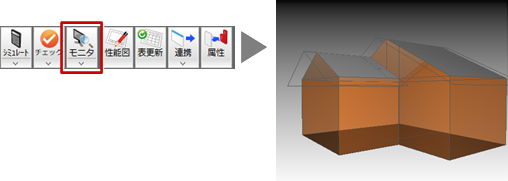

  3. 「外皮性能パースモニタ」をクリックして、外皮面の立体を確認します。



熱的境界(妻壁)を入力するには

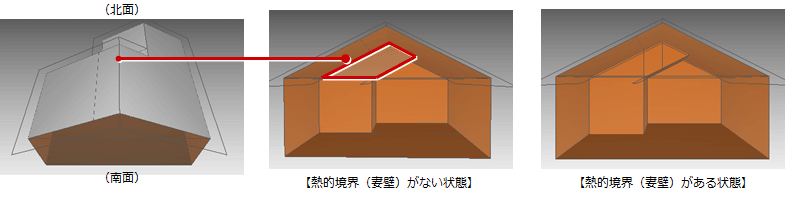

ここでは、次の箇所に妻壁を入力する操作を解説します。

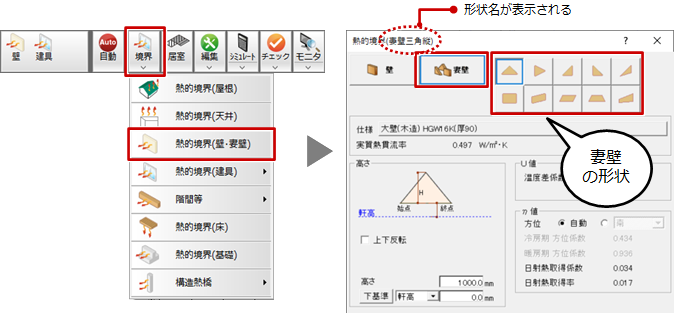

  1. 妻壁を入力するには、「境界」メニューの「熱的境界(壁・妻壁)」を選びます。
  2. ダイアログの「妻壁」をONにして、入力方向に応じて妻壁の形状を選びます。

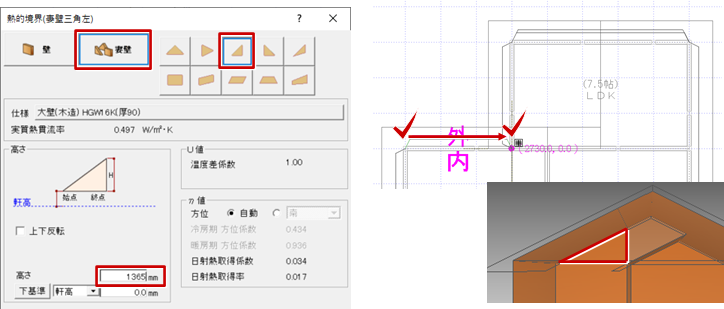

  3. 「妻壁三角左」をONにして高さや方位を設定して、始点と終点を指定します。
    ※ 建物外側が「外」となるように入力方向を指定してください。
    ※ 入力・属性変更時にCAD画面に表示される●印は、妻壁の頂点が高い方に表示されます。

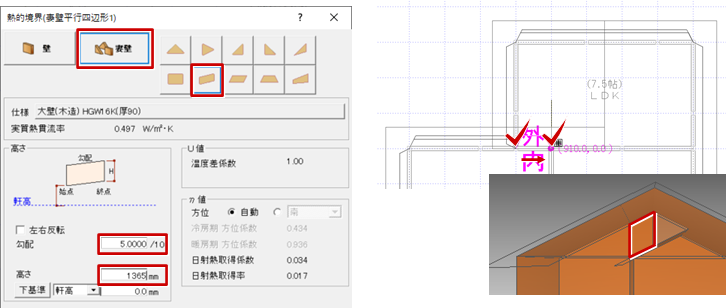

  4. 「妻壁平行四辺形」をONにして高さや方位を設定して、始点と終点を指定します。

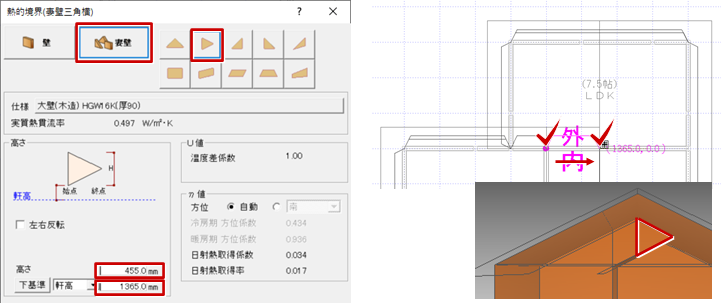

  5. 「妻壁三角横」をONにして高さや方位を設定して、始点と終点を指定します。

メモ

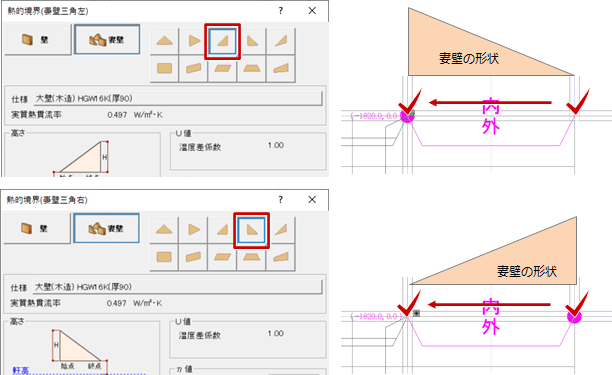

  • 妻壁の入力位置によっては、次のようにダイアログに表示される形状と、CAD画面での入力方向が逆になります。
