プログラム名 外皮性能計算 Ver. Ver.7 ID Q560225 更新日 2021/06/21

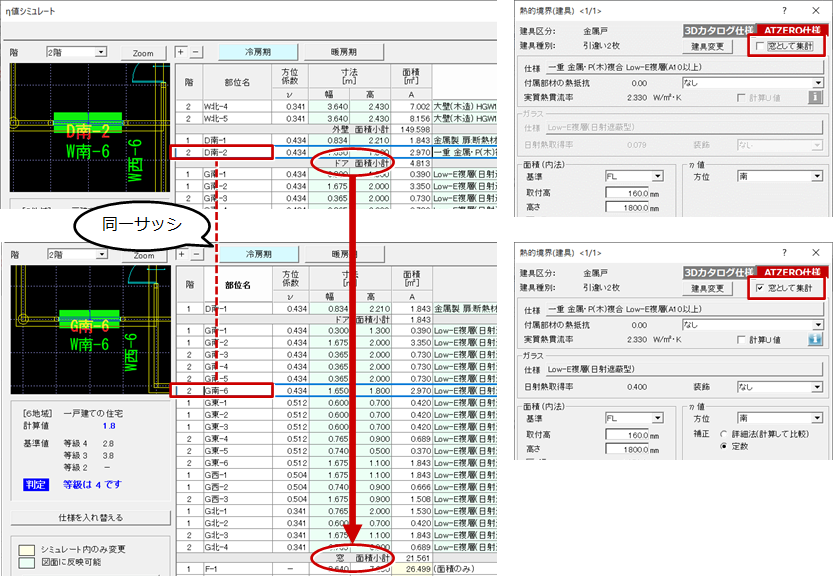

Q:U値・η値シミュレートで、バルコニーの熱的境界(建具)がドアで集計されています。窓で集計する方法を教えてください。

A:熱的境界(建具)の属性変更ダイアログの「窓として集計」がOFFになっているためです。これをONにすることで、窓で集計されます。
※ 平面図の建具属性にある「玄関建具」がONになっていると、「窓として集計」がOFFになります。
※「窓として集計」は、3Dカタログ建具を使用時には表示されません。

操作方法

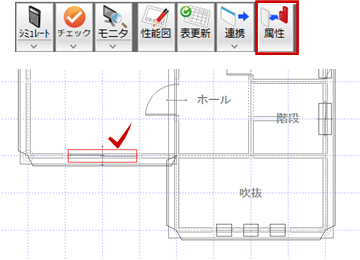

  1. 「属性変更」をクリックして、対象の熱的境界(建具)を選びます。

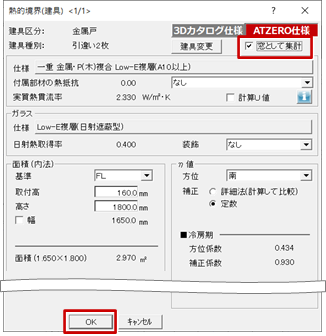

  2. 属性変更ダイアログの「窓として集計」をONにして、「OK」をクリックします。

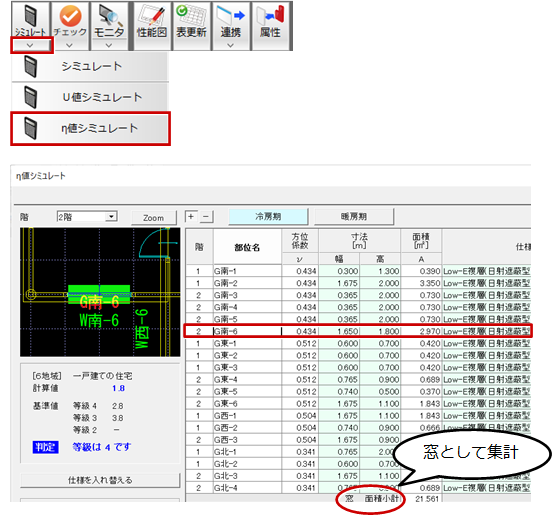

  3. 「η値シミュレート」をクリックして、窓の集計を確認します。
