プログラム名 外皮性能計算 Ver. Ver.7.2 ID Q560355 更新日 2021/06/21

Q:基礎が無断熱のときの対処方法を教えてください。

A:「専用初期設定:仕様(基礎)」で基礎の無断熱の仕様を登録し、「専用初期設定:床・基礎」で熱的境界(基礎)の自動配置条件を変更します。

操作方法

  1. 「設定」をクリックします。

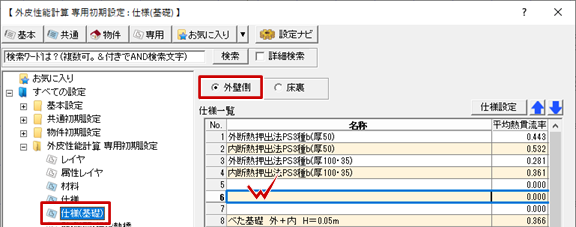

  2. 「専用初期設定:仕様(基礎)」の「外壁側」をONにします。
  3. 未登録欄をダブルクリックします。

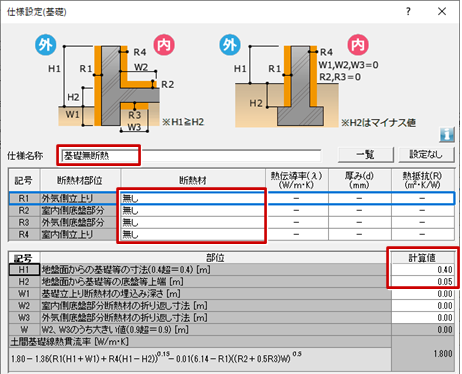

  4. 「熱貫流率設定(基礎)」ダイアログの「仕様名称」を入力し、「断熱材」が「無し」になっていることを確認します。

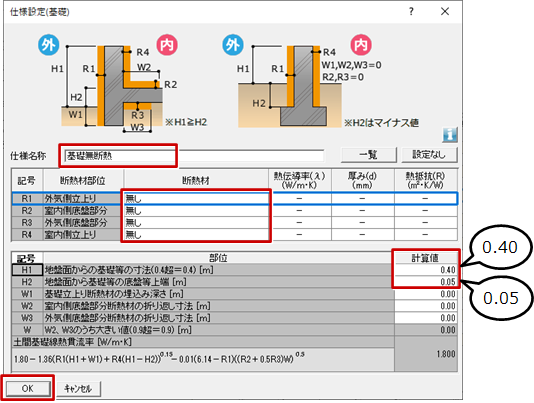

  5. 「H1」「H2」の「計算値」を入力します。
    ここでは「H1」に「0.4」、「H2」に「0.05」とすると、「土間基礎熱貫流率」が「1.800」となります。
  6. 「OK」をクリックします。

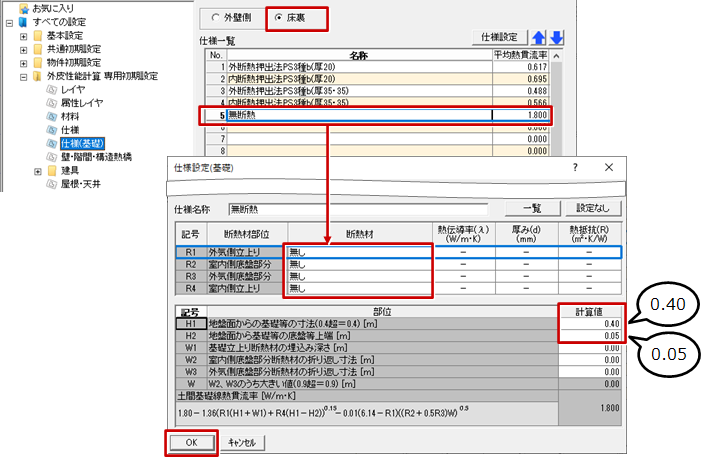

  7. 「床裏」をONにして、「無断熱」が登録されていることを確認します。

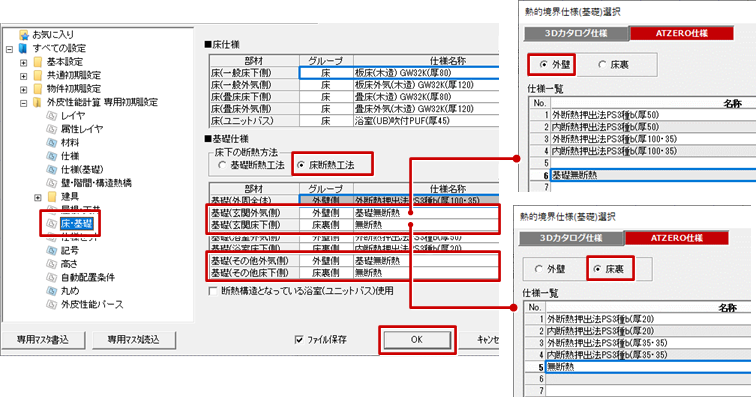

  8. 「専用初期設定:床・基礎」で「床断熱工法」がONであることを確認します。
  9. 例えば、玄関、勝手口のみを無断熱とする場合は、次のように設定します。
    ・ 基礎(玄関外気側):「外壁」をONにして「専用初期設定:仕様(基礎)」に登録した材料を選択
    ・ 基礎(玄関床下側):「床裏」をONにして「無断熱」を選択
    ・ 基礎(その他外気側):「外壁」をONにして「専用初期設定:仕様(基礎)」に登録した材料を選択
    ・ 基礎(その他床下側):「床裏」をONにして「無断熱」を選択

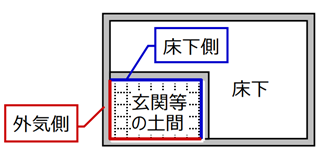

    ※外気側、玄関床下側は下図の位置を指します。
  10. 「OK」をクリックします。
  11. 「自動配置」をクリックして、熱的境界を自動配置します。

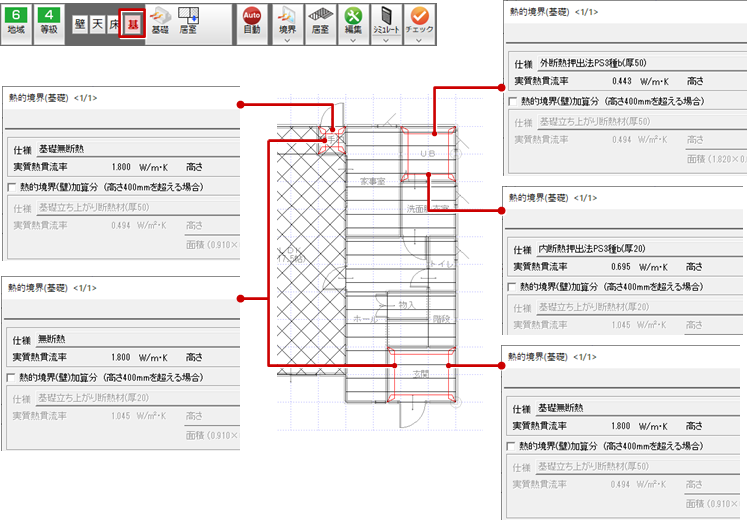

  12. 「モード切替(基礎・居室区画)」に切り替えて、熱的境界(基礎)の属性を確認します。
