プログラム名

外皮性能計算

Ver.

Ver.7

ID

Q563140

更新日

2021/06/21

Q：熱的境界図に寸法線を作図する方法を教えてください。

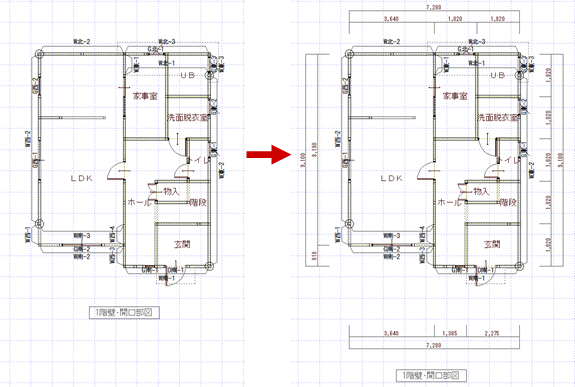

A：熱的境界図の寸法線は、平面図の寸法線が連動しています。平面図で寸法線を入力した後、「編集」メニューの「図形復元」で熱的境界図を選択すると、寸法線を反映できます。

操作方法

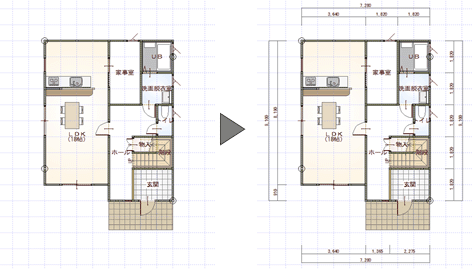

1. 平面図を開いて、「一括作成」をクリックします。

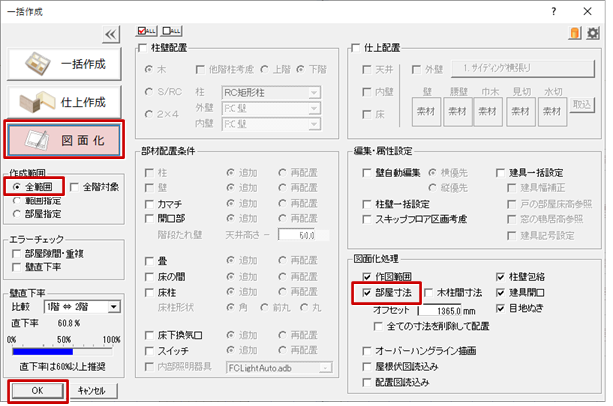

2. 「一括作成」ダイアログの「図面化」をONにして、「全範囲」「部屋寸法」がONの状態で、「OK」をクリックします。

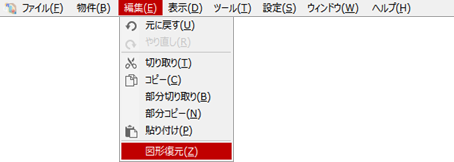

3. 外皮性能図を開いて、「編集」メニューから「図形復元」を選びます。

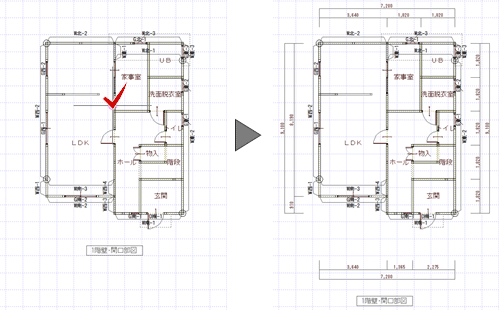

4. 熱的境界図をクリックします。


メモ

• 外皮性能図の「表一括更新」コマンドを使っても熱的境界図を更新できます。
  操作については、以下のFAQをご確認ください。
  「Q：外皮性能計算のデータを変更しました。外皮性能図に変更内容を反映させる方法を教えてください。」
