プログラム名 外皮性能計算 Ver. Ver.7 ID Q563175 更新日 2021/06/21

Q:外皮見付図の壁の高さを変更する方法を教えてください。

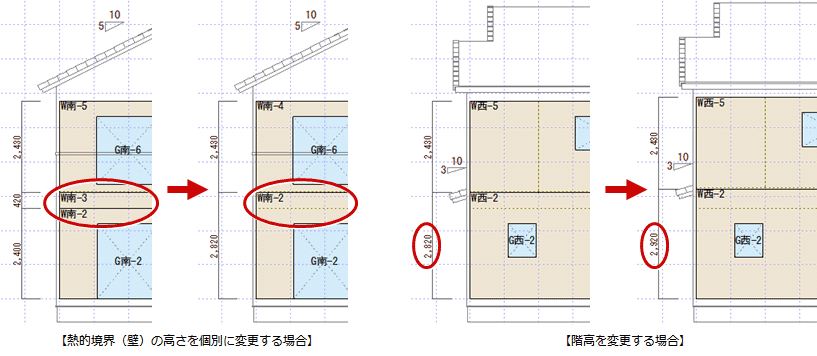

A:外皮性能計算に戻って、熱的境界(壁)の高さを個別に変更するか、「物件初期設定:基準高さ情報」で階高を変更して「自動配置」を実行後、外皮性能図で外皮見付図を再作成します。

熱的境界(壁)の高さを個別に変更する方法

  1. 外皮性能計算を開いて、壁・建具モードの状態で「属性変更」をクリックします。

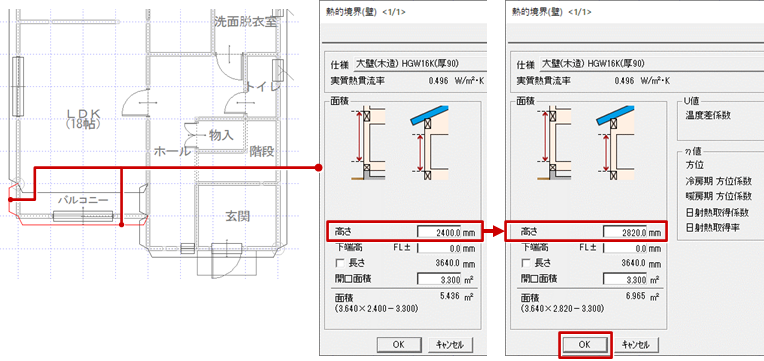

  2. 壁高を変更する熱的境界(壁)をクリックして、「高さ」を変更します。

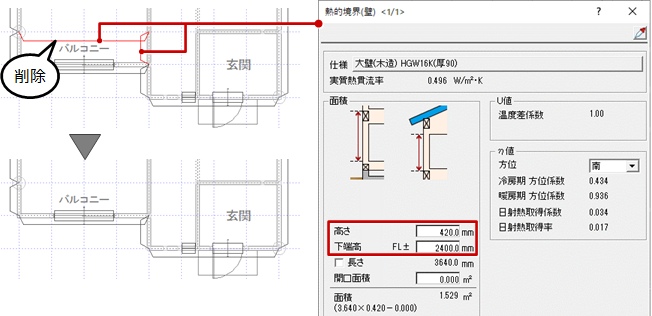

  3. ここでは、高さを変更した分不要になる次図の熱的境界(壁)を削除します。

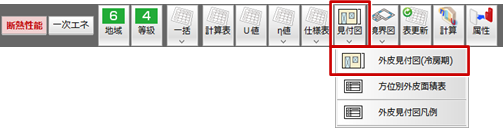

  4. 外皮性能図を開いて、「見付図」メニューから「外皮見付図(冷房期)」を選びます。

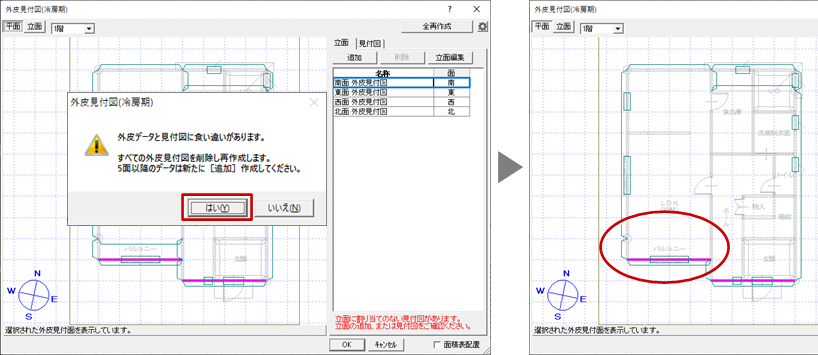

  5. 確認画面で「はい」をクリックして、外皮立面と外皮面ごとの見付図を再作成します。

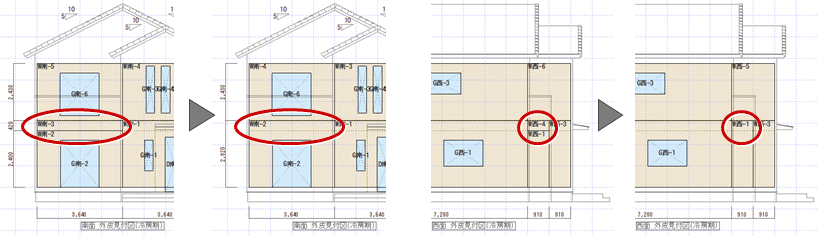

  6. 作成する外皮見付図を選んで、再配置します。

階高の変更によって熱的境界(壁)の高さを変える方法

  1. 外皮性能計算を開いて、「設定」をクリックします。

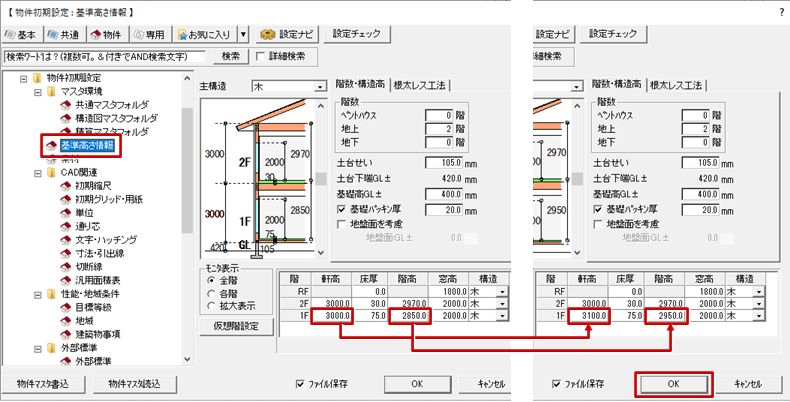

  2. 「物件初期設定:基準高さ情報」の「軒高」(または「階高」)を変更して、「OK」をクリックします。

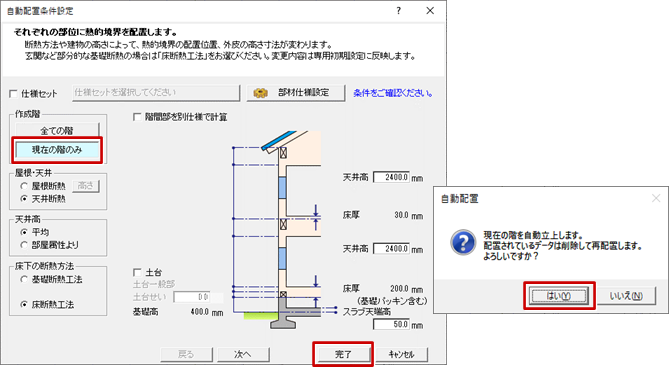

  3. 「自動配置」をクリックして、階高を変更した階の熱的境界を再配置します。

  4. 外皮性能図を開いて、「見付図」メニューから「外皮見付図(冷房期)」を選びます。

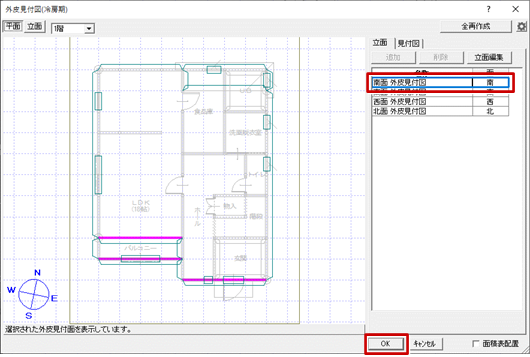

  5. 作成する外皮見付図を選んで、「OK」をクリックします。

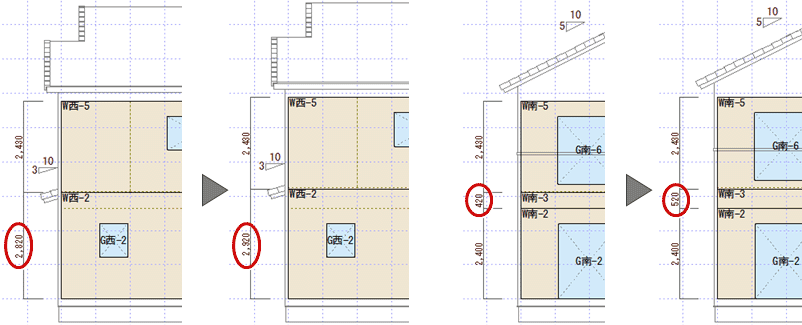

  6. 外皮見付図を再配置します。
