プログラム名

外皮性能計算

Ver.

Ver.7

ID

Q563180

更新日

2021/06/21

Q：外皮見付図の作成後、建具の入力内容が変わった場合の対処方法を教えてください。

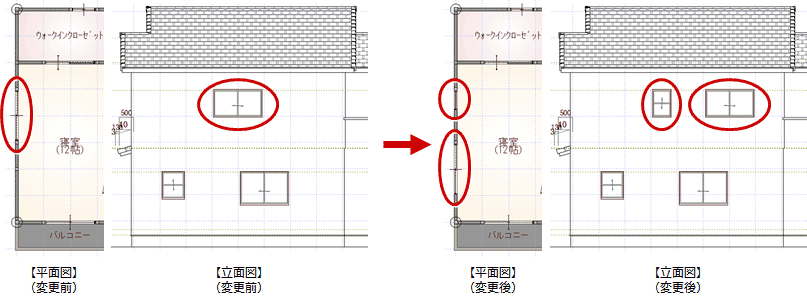

A：外皮見付図を作成した後に、建具の大きさや位置などが変更になった場合は、外皮性能計算で参照データを更新して熱的境界（建具）の再配置を行った後、外皮見付図を再作成してください。

操作方法

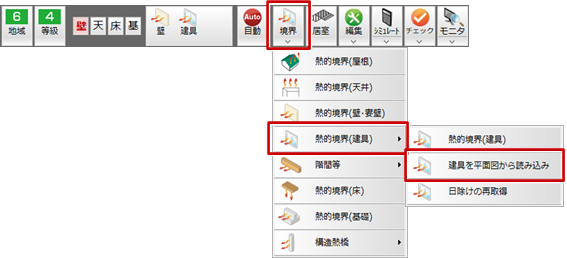

1. 変更のあった階の外皮性能計算を開いて、「熱的境界」メニューから「熱的境界（建具）」の「建具を平面図から読み込み」を選びます。

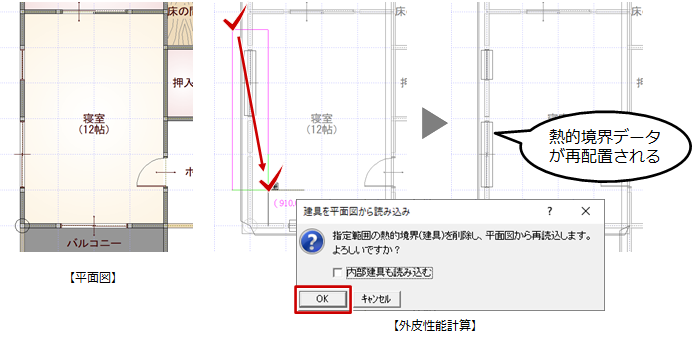

2. 削除の確認画面で「はい」をクリックします。
   熱的境界（壁）の開口面積も変更されます。

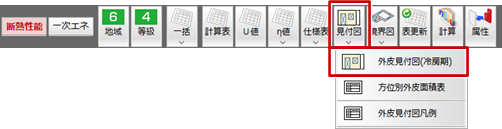

3. 外皮性能図を開いて、「見付図」メニューから「外皮見付図（冷房期）」を選びます。

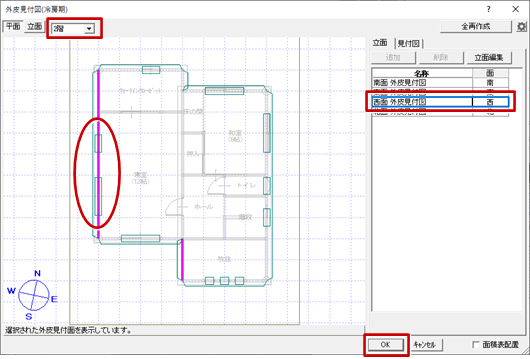

4. 対象階を変更した階に切り替えて、熱的境界（建具）の位置を確認します。
5. 作成する外皮見付図を選んで、「OK」をクリックします。

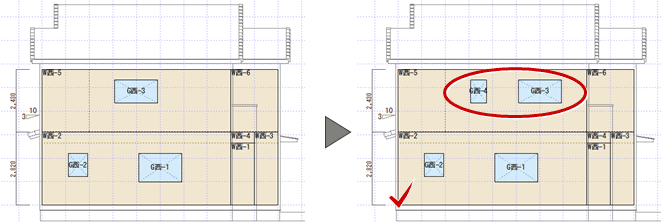

6. 外皮見付図を再配置します。
