3Dシミュレーション（空間配置）

［空間配置］の3Dシミュレーションは、建物外観や内観に部位（建材・設備等）を配置していくことで、思い描いている空間を具体的にイメージする機能です。

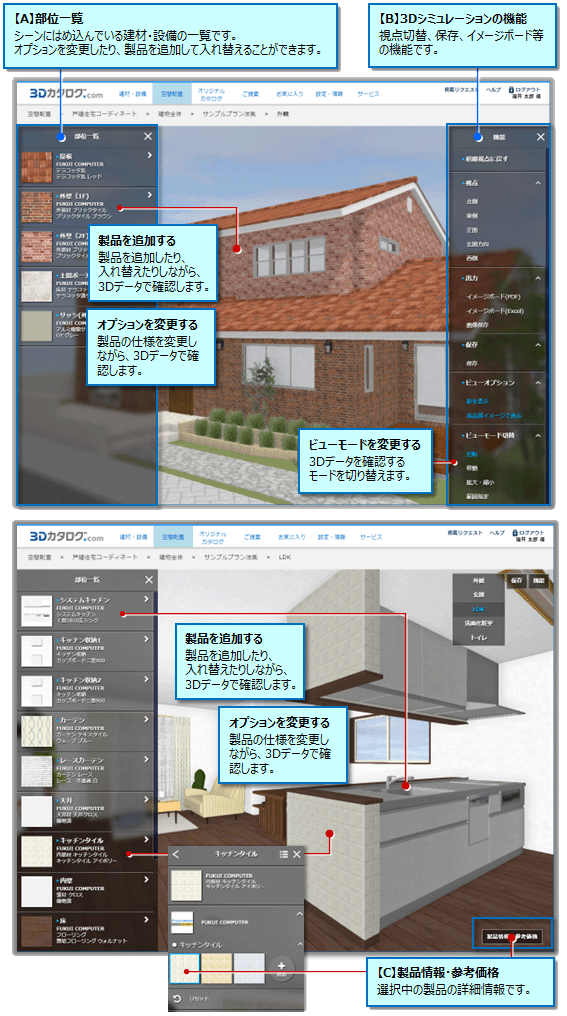

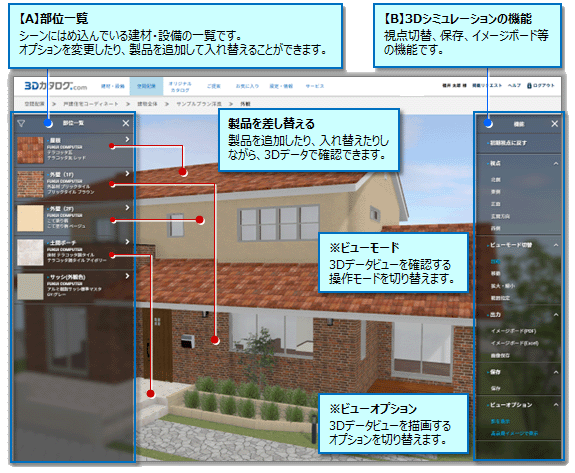

【下図例：建物外観、LDK】

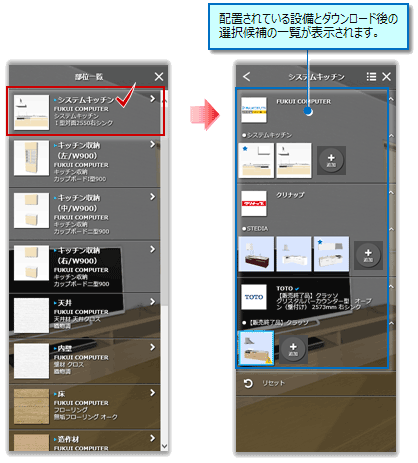

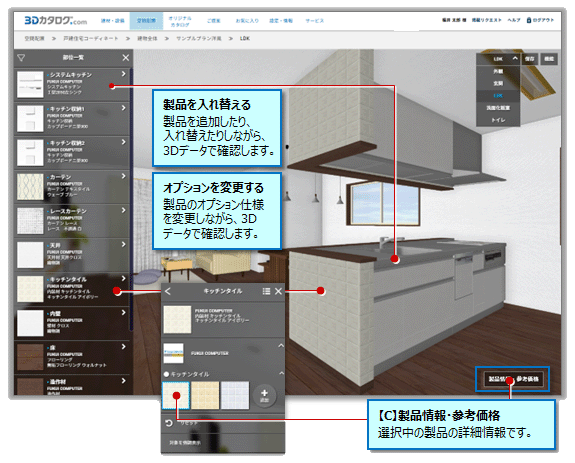

【A】部位一覧

選択したプラン（空間）に配置されている建材・設備の一覧です。（下図例：LDK・リビング）

建材・設備をダウンロードして追加・変更することができます。

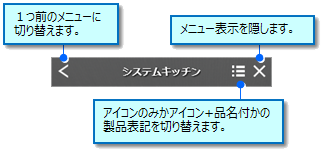

プランを広く確認したい場合は［×］でメニュー表示を隠すことができます。他のアイコンにも下図の機能があります。

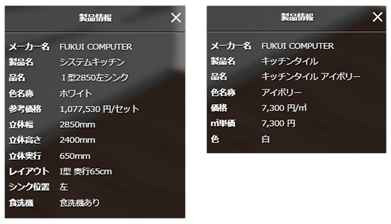

［リセット］を実行すると、その部位をシステム初期状態に戻します。

製品を追加する

シミュレーションする製品を追加（ダウンロード）する場合は以下の手順でおこないます。

追加する部位（システムキッチン例）を選択します。
［追加］を実行します。

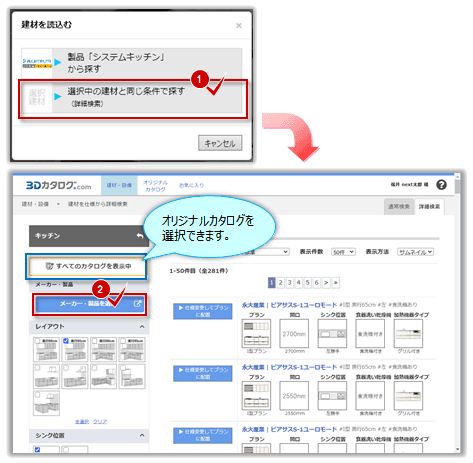

［選択中の建材と同じ条件で探す］を選択し、他のメーカーから検索します。

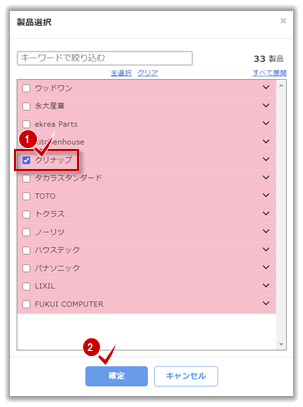

例えば、「クリナップ」を選択します。

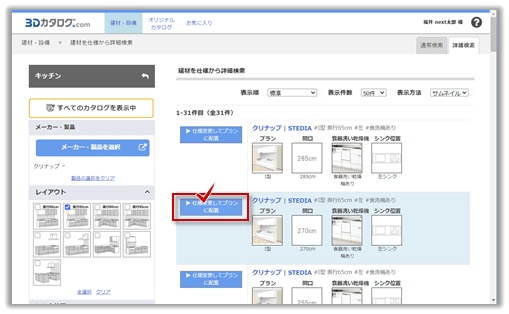

［仕様変更してプランに配置］を実行します。

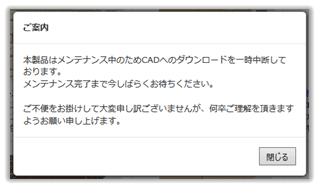

コンテンツが準備中の場合、ダウンロードできません。下図画面が表示されますので、別の製品を選んでください。
建材を選択した時、初期建材とタイプが異なる場合やサイズが大きい場合は、警告メッセージが表示されます（小さい場合は警告が出ません）。警告メッセージが表示されても入れ替えることはできますが、部屋から建材がはみ出した表現になる場合があります。
シミュレーション後、［プランに配置］で登録します。

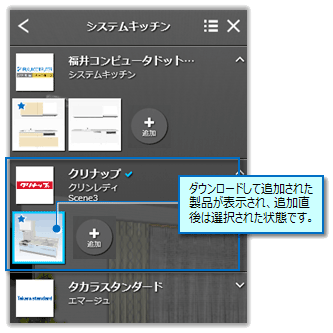

追加された製品が一覧に表示され、配置されます。
幾つかダウンロードすることにより、選択するだけで切り替わるため、容易に比較配置することができます。
オプションを設定後、良ければ保存します。

プランを保存するには、ログイン／会員登録（無料）が必要です。
また、［OK］により、入れ替えを試した建材・設備は「お気に入り」に登録されます。
プランが保存されました。

同シリーズを追加する時は、［追加］から目的のシリーズを選択します。

同メーカーの別シリーズ（製品）を追加する時は、［メーカーから探す］もしくは同シリーズの製品を開いた後に、画面上部のメーカー名部分を選択します。別シリーズの一覧が表示されます。

［空間配置］で製品をDLして保存した場合、その製品はお気に入りとして登録されます。（お気に入り登録しないと配置できないシステムの仕様）

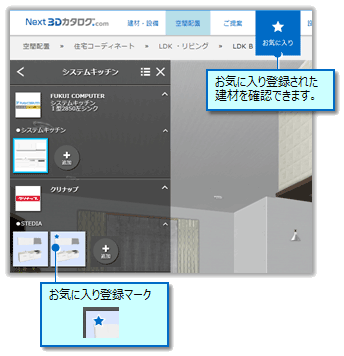

また、お気に入りした建材には★マークが付きます。

製品のオプション変更

製品のオプションを変更するには、対象製品の［色・パーツを変更］を実行します。

対象製品を選択して［追加］を実行します。
［選択中の建材の色・パーツを変更］を実行します。（オプション変更できない製品は表示されません）

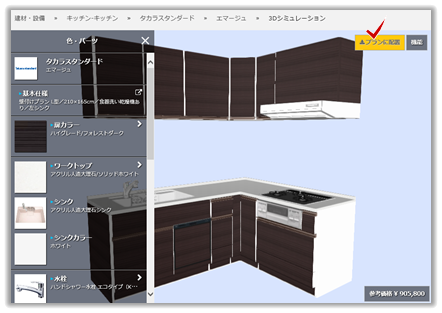

色・パーツを変更（「建材・設備の3Dシミュレーション」が開きます）し、［プランに配置］を実行します。

【B】3Dシミュレーションの機能（空間配置）

プランのビューの視点変更（回転・移動等）、保存、イメージボード出力等の機能について解説します。（コンテンツ等の条件により表示される機能は異なります）

初期視点に戻す

変更したビューの状態を開いたときの状態に戻します。

視点

システムで予め設定した視点がメニュー化され、それらを選択することでビュー表示を切り替えます。

住設・家具の移動

シーンに配置した住宅設備・家具部品の移動（回転）に関する機能です。

すべてを元の位置に戻す

移動（回転）した複数の住宅設備・家具等を初期視点（表示）に戻します。

移動を有効

シーンに配置した住宅設備・家具等の移動（回転）をおこなうにはオンに設定（赤文字）します（初期値オン）。
固定させておきたい場合はオフに設定（白文字）します。

出力

イメージボード（PDF）/（Excel）

3Dシミュレーションした結果をイメージボードとしてPDFまたはExcel（圧縮ファイル（ZIP）で作成）に変換します。

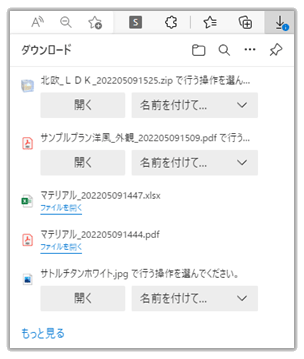

目的の出力形式のアイコンを実行後、［ダウンロード］の［開く］または［名前を付けて保存］等を実行します。

　PDF出力例（.pdf）　※サンプル内のQRコードは仮でリンクしません。

　Excel出力例（.xlsx）

出力サンプルが開かない場合、各専用のビューワ（無償）が必要です。こちらの補足リンクからダウンロードすることができます。

作成には時間がかかります。作成中は先頭にの様な回転マークが表示されますので、表示が消えるまでお待ちください。

画像保存

3Dシミュレーションに表示されている状態をそのまま画像化（jpeg）します。
［画像保存］実行後、［ダウンロード］の［開く］または［名前を付けて保存］を実行します。

シーン変更

画面右上に表示されたシーン名をクリックして変更します。現在のシーン（外観・部屋の視点）は青字です。

保存

配置変更した建材・設備を保存し、お気に入り登録します。

［入替を試した建材をすべてお気に入りに登録する］

プランを保存することにより、他のシーンも含めて、入れ替えをおこなったすべての建材・設備をお気に入りとして登録します。

登録されたお気に入りの建材・設備は、［お気に入り］で確認・管理することができます。

ビューオプション

影を表示

印影表示を切り替えます。（有効：青文字）

高品質イメージで表示

立体表示を高品質イメージと標準品質イメージで切り替えます。
この機能が使用可能になるにはハード的な条件（制限事項）があります。
→参照：3Dシミュレーションの高品質イメージについて

影の精度

「標準品質イメージ」の時、線形深度を使用した方法にて3Dを表示します。設備等の3D表示時に、余計な縞模様が表示された場合、設定をOFF（白文字）にすることで、余計な縞模様を消すことができます。

ビューモード切り替え

マウス（左ボタン）、または、指に割り付けるビューモードを設定します。（下表黄枠）
また、マウス（パソコン）／指（タブレット・スマートフォン）による操作一覧です。

マウス操作	タッチ（指）操作	機能するコマンド
左ボタンドラッグ	指ドラッグ（１本）	【外観モード】回転、移動、拡大・縮小、範囲指定【内観モード】見回す、移動、ウォーク、拡大・縮小、範囲指定
中ボタンドラッグ	指ドラッグ（２本）	移動
マウスホイール回転	ピンチイン/アウト	拡大・縮小
右ボタンドラッグ	なし	【外観モード】回転【内観モード】見回す
