断熱材一覧

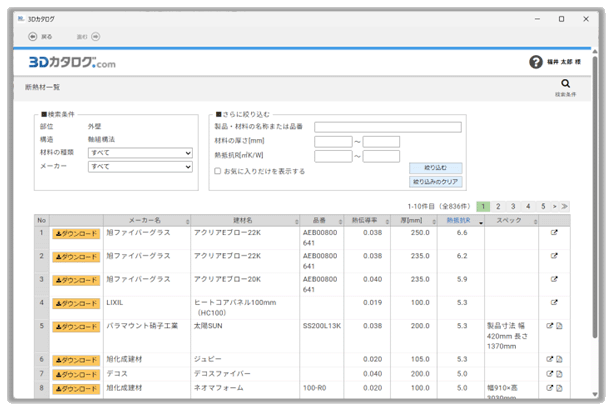

弊社ARCHITREND ZERO（Ver11以降） の「省エネ仕様基準」の［断熱材］の［断熱材登録］の［3Dカタログ断熱材ダウンロード］より開く、断熱材コンテンツ・断熱材証明書PDFをダウンロードする画面です。
※［専用初期設定］の［断熱］-［部位断熱］の［部位別断熱材設定］の［断熱材一覧］の［断熱材登録］、または［自動］の［省エネ仕様基準自動］の［断熱材登録］から開く画面と同様です。
3Dカタログ（メーカーコンテンツ利用が可能）の有料会員契約が必要です。
また、［3Dカタログ.com設定］の「3Dカタログを使用する」が有効に設定されている必要があります。
→参照：「3Dカタログ建材コンテンツをCAD利用する場合」

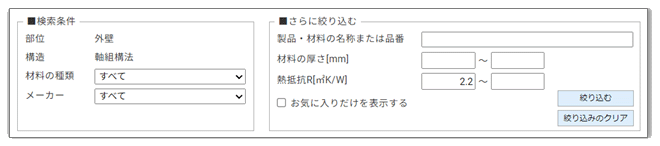

検索条件
提供可能なメーカー断熱材は、3Dカタログサイト（Web）上で管理・更新されています。それらの中から、「検索条件」+「さらに絞り込む」で検索します。画面右上の
アイコンをクリックする毎に開閉します。
「さらに絞り込む」の検索条件を初期状態に戻すときは、［絞り込みのクリア］を実行します。
| 項目 | 概要 |
|---|---|
| 部位 | ZEROで選択した部位が反映表示されます。 |
| 構造 | ZEROで選択した構造が反映表示されます。 |
| 材料の種類 | 絞り込みたい材料を選択します。 ・種類例  |
| メーカー | 絞り込みたいメーカーを選択します。 |
■さらに絞り込む
検索条件を細かく絞り込む場合に設定します。
| 項目 | 概要 |
|---|---|
| 製品・材料名の名称または品番 |
具体的な名称や品番（一部でも可）で絞り込む場合、キーボードより入力します。 |
| 材料の厚さ[mm] | 指定した範囲の断熱材の「厚さ」で検索します。 ※片側の数値のみで、以上・以下で検索します。 |
| 熱抵抗R[㎡K/W] | 指定した範囲の断熱材の「熱抵抗値」で検索します。 ※片側の数値のみで、以上・以下で検索します。 |
| □お気に入りだけを表示する | チェックONの場合、製品詳細画面（ ）で［★お気に入りに登録］した断熱材を検索します。※なお、3Dシミュレーションのお気に入りには登録されません。 |

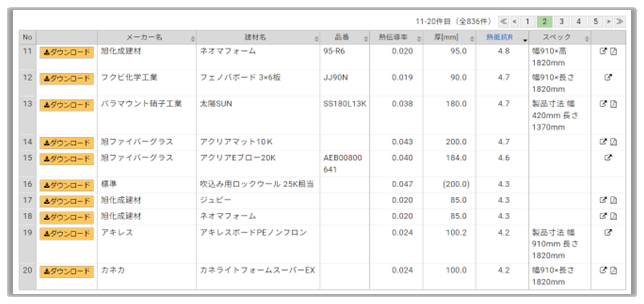

断熱材一覧（検索結果）
検索された断熱材が一覧表示されます。詳細確認、ダウンロード、断熱材証明書（pdf）のダウンロードをおこなえます。
| 項目 | 概要 |
|---|---|
|
ページ切り替え （  ） |
１ページあたり10件の断熱材を表示します。 複数ページある場合、対象ページを切り替えたり、ページ送り・戻し、先頭・末尾ページへジャンプすることができます。 表示中のページ数アイコンが変色します。 |
|
ダウンロード （  ） |
［ダウンロード］をクリックすると、その行の断熱材をZEROへ取り込みます。 |
|
メーカー名／建材名 品番／熱伝導率 （ソート可） |
断熱材のメーカー名・建材名・品番・熱伝導率を表示します。欄をクリックすると、50音順（英数字込み：昇順・降順）に並び替えます。 ※登録内容を変更することはできません。 |
| 厚[mm]（ソート可） |
断熱材の厚みを表示します。 ※括弧で囲んで表示されている場合、ダウンロード時に厚さを変更することができ、指定した厚さの断熱材がZEROに登録されます。  ※小数点第二位以下を四捨五入し、小数点第一位で表示します。 |
| 熱抵抗R（ソート可） | 熱抵抗値（R値）を表示します。 ※断熱材の場合、小数点第二位以下を四捨五入し、小数点第一位で表示します。 ※「仕上・下地材」「躯体」「その他の材料」は、小数点第三位以下を切り捨てて、小数第二位で表示します。 |
| スペック | 断熱材の性能を表示します。 |
| 製品詳細ページへ（） |
断熱材の製品情報画面を表示します。 |

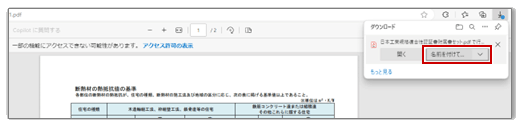

断熱材証明書PDFをダウンロード（ ） |
断熱材証明書PDFを表示・ダウンロードします。 |
最新の3Dカタログマスタコンテンツを使用するには、3DCマスタ、連携CADも最新のVerをご利用ください。
