投影方法の切り替え｜ビューの表示

投影方法を切り替えるM031430_toe_sec01

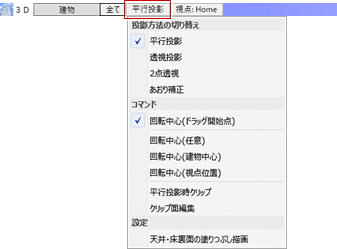

3Dビューの投影方法を切り替えるには、3Dビューツールバーから「投影方法の切り替え」をクリックして投影方法を選びます。

次回3Dビューを開くときは、前回開いていた投影方法で立体モデルが作成されます。


平行投影大きさを変えずに遠くのものを表示します。立体データの立面表示に効果的です。	透視投影遠くのものを小さく表示します。パース表現に効果的です。	2点透視仰角を「0°」に設定して、遠くのものを小さく表示します。パース表現に効果的です。

	透視投影	あおり補正建物がまっすぐ立ち上がったように表示します。高層ビルなどのパース表現に効果的です。

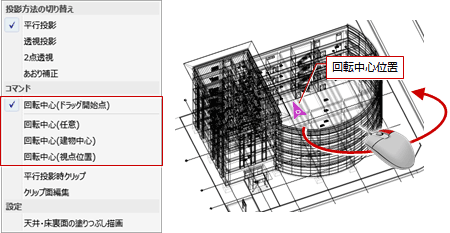

マウスの右ボタンドラッグやキーボードの矢印キーで3Dビューのアングルを回転するとき、回転の中心となる位置を設定することができます。

回転中心（ドラッグ開始点）	マウスドラッグの開始点に立体があるときは、その点が回転中心位置になります。「回転中心（任意）」「回転中心（建物中心）」「回転中心（視点位置）」を選ぶと、「回転中心（ドラッグ開始点）」は解除されます。
回転中心（任意）	3Dビュー上でクリックした位置に、回転中心位置が設定されます。 F11キーでコマンドを実行できます。
回転中心（建物中心）	建物の中心に、回転中心位置が設定されます。
回転中心（視点位置）	現在の視点位置に、回転中心位置が設定されます。

「回転中心（任意）」「回転中心（建物中心）」「回転中心（視点位置）」を選んでいるとき、「全体フィット」などで3Dビューのフィットを行うと、指定した回転中心位置はクリアされて、フィットの中心に設定されます。

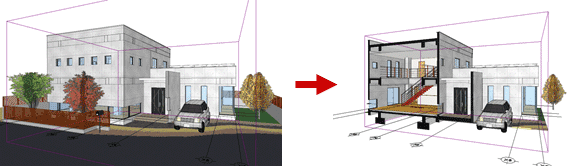

建物内部の視点で3Dビューを表示しているとき、投影方法を「平行投影」に変更すると、建物の外から見た表示になります。

このとき、内部の視点位置のまま平行投影にするには、「平行投影時クリップ」をONにします。

平行投影時、この設定がONの場合は視点位置でクリップし、OFFの場合は建物の外から見た表示になります。

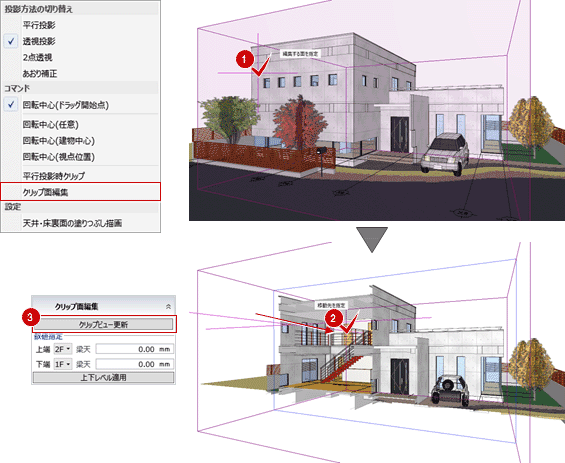

3Dビューのクリップ面をマウスで移動することにより、クリップ位置を自由に変更できます。

クリップ切断面の塗りつぶし色は、「GLOOBEのオプション（CAD環境）」の「システム色」にある「【クリップビュー】切断面」で設定します。
クリップビューの上下レベルを階指定で設定するときは、「数値指定」で上端・下端の高さを設定して「上下レベル適用」をクリックします。最後に「クリップビュー更新」をクリックすると、3Dビューの表示が更新されます。

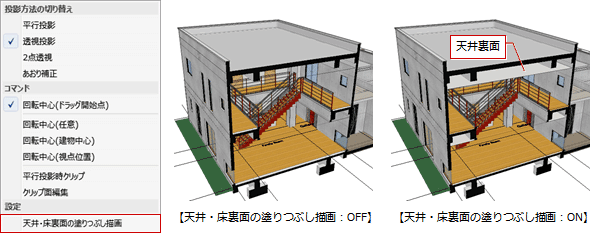

断面パースのような視点で3Dビューを確認したとき、天井や床の裏面が透けて不自然に見える場合は、「天井・床裏面の塗りつぶし描画」をONにすることで塗りつぶして描画できます。
