寸法線 ／ 記号

寸法線の表現

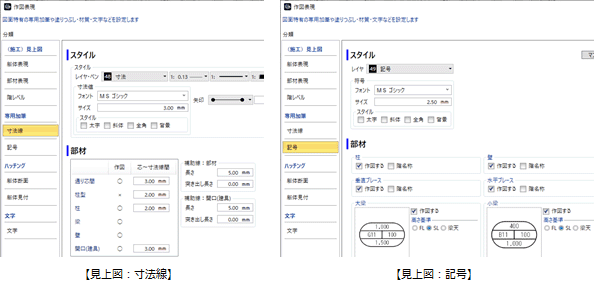

「スタイル」で、加筆する寸法線のレイヤ、線幅、線種、線色、フォント、矢印形状などを設定します。

詳しくは、「寸法線・引出線」を参照してください。

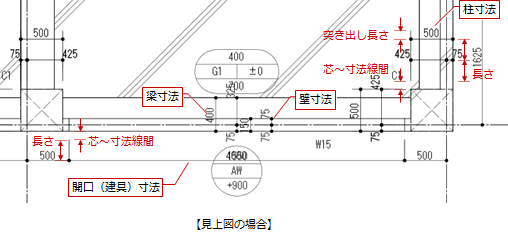

自動作図する寸法線

「部材」で、寸法線を加筆する部材の「作図」を「○」にします。クリックするごとに「○」と「×」が切り替わります。

また、部材から寸法線までの間隔や、寸法補助線の長さ、突き出し長さを設定します。

メモ

• 寸法線の作図位置はプログラム固定です。芯振分け寸法で描画します。


  図面	部材	作図位置
  平面系図面	柱・柱型・独立基礎	左上
  	梁・連続基礎	中央
  	壁	終点から2／5
  	開口（建具）	外
  断面図	梁・独立基礎・連続基礎	右下
  	壁	中央
  	スラブ・べた基礎	中央
  	開口（建具）	見付：左上、断面：断面方向に向かって左

• 作図した寸法線を移動した後に図面再作成を行うと、寸法線がプログラム固定位置に戻ります。

記号の表現

「スタイル」で、加筆する記号のレイヤ、フォントなどを設定します。

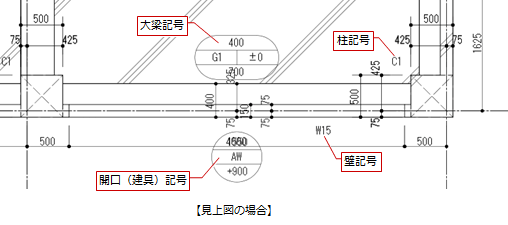

自動作図する記号

「部材」で、加筆する部材の「作図する」をONにします。

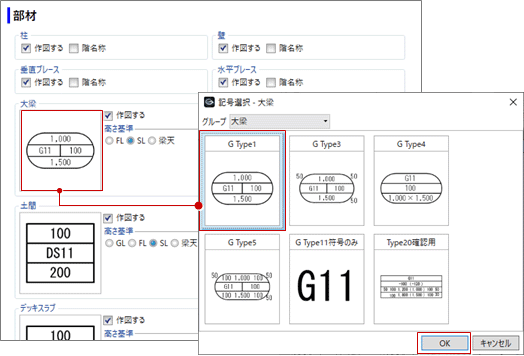

描画する記号は、各部材の記号部分をクリックして記号マスタから選択します。

記号内の高さ（レベル）の値は、「高さ基準」で選択した基準（GL・FL・SL・梁天）に沿った値が反映されます。

メモ

• 記号の作図位置はプログラム固定です。
• 作図した記号を移動した後に図面再作成を行っても、記号の位置は保持されます。
• 選択している記号を編集した場合は、「マスタ取り込み」で最新の状態に更新できます。

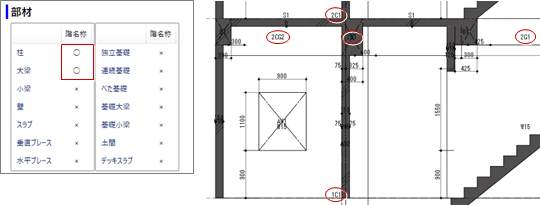

• 躯体断面図では常に記号が作図されます。記号の前に階の番号を付けたい場合は、その部材の「階名称」をクリックして「○」にします。


  部材	階	階名称：×	階名称：○
  大梁	1階	G1　G2　G3	1G1　1G2　1G3
  	2階	G1　G2　G3	2G1　2G2　2G3
