躯体図：マスタ
躯体図（杭伏図、底盤伏図、基礎伏図、見上図、見下図、屋上伏図）で自動作図する記号は、記号マスタで管理されています。

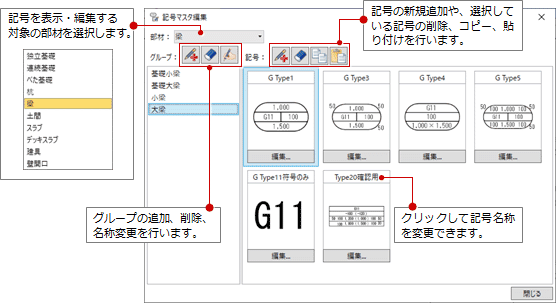

記号マスタを開いて、各部材ごとに記号の登録・編集・削除を行います。
記号を登録するM510340_kgm_sec01
「躯体図」メニューから
「記号マスタ」を選びます。

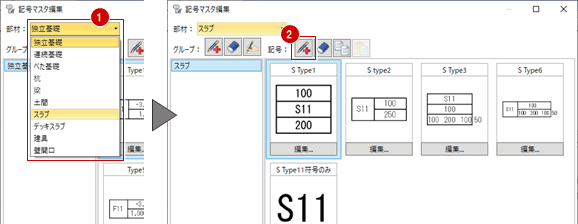

「記号マスタ編集」ダイアログが開きます。- 「部材」から記号を登録する対象オブジェクトを選択します。
- 新規登録する場合は、「記号」の

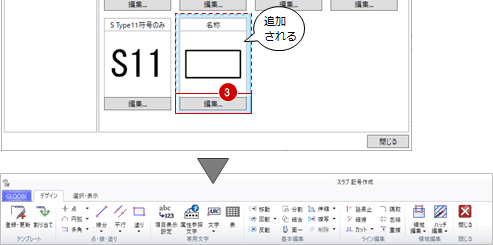

「追加」をクリックします。
新しい記号が追加されます。
- 追加された記号の「編集」をクリックします。
「記号作成」ウィンドウが開きます。
- 「多角」や「線分」などのコマンドを使用して、記号の枠線を描きます。

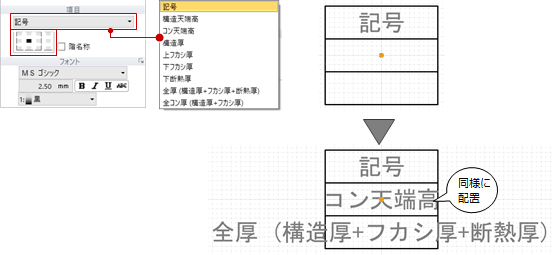

「属性参照文字」をクリックします。- 表示するプロパティ項目と配置基準などを設定して、項目の表示位置をクリックします。

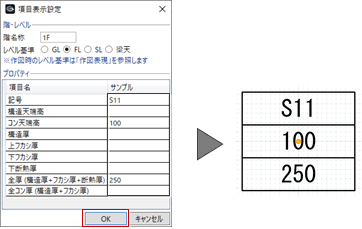

「項目表示設定」をクリックします。- 属性参照文字を配置した項目にサンプル値を入力して、「OK」をクリックします。
記号がサンプル値で表示されます。
_70.png)

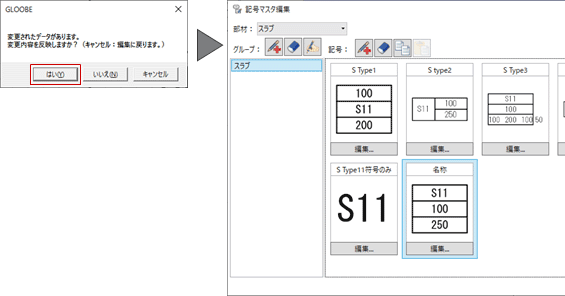

「閉じる」をクリックして、確認画面で「はい」をクリックします。
「記号マスタ編集」ダイアログに戻り、記号が登録されたことを確認できます。
メモ
- 登録した記号を使用するには、各図面の作図表現（記号）で部材ごとに記号を選択します。
（詳しくは、「図面作成時に記号を作図するには」を参照）
