凡例

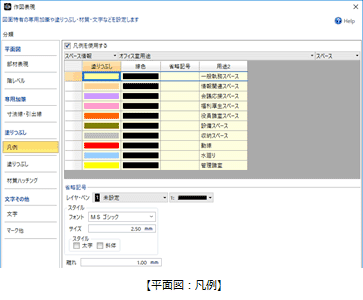

配置図、平面図、天井伏図、平面詳細図、建具キープラン、ボリューム解析配置図、LVS平面図、確認申請平面図のときに設定できます。

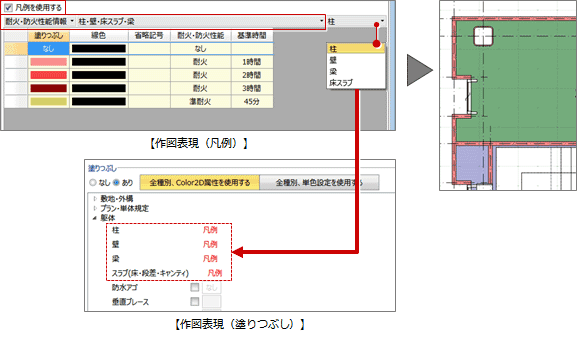

凡例を参照して対象オブジェクトを塗りつぶしたい場合は、「凡例を使用する」をONにして、凡例を選びます。
このとき、凡例の対象オブジェクトは、作図表現（塗りつぶし）で「凡例」と表示されます。

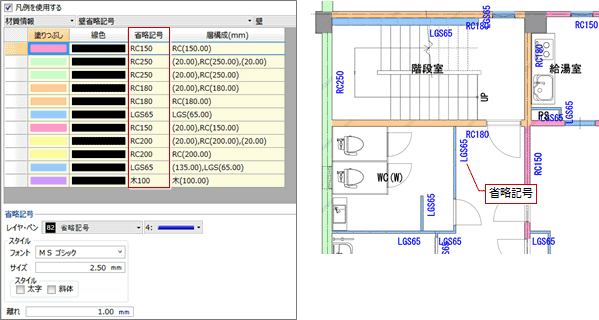

省略記号を設定したテンプレートを選択すると、省略記号を作図できます。

省略記号のレイヤ・ペン、フォント、離れなどは「省略記号」で設定します。
詳しくは、モデルの作図表現を参照してください。

メモ

• 省略記号の表示位置については、「省略記号を表示するには」を参照してください。

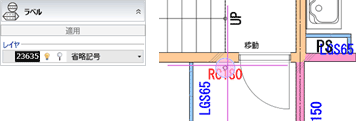

• 省略記号の作図後は、個別に選択して位置を移動することができます。プロパティはレイヤのみ変更可能です。
