モデル統合

2つのモデルデータを統合して、新規にデータを作成します。

主に同じ建物の意匠データと構造、または設備データを統合する、敷地と建物データを統合するというように、複数のモデルデータを1つの建物にしたい場合に使用します。

統合できるファイルは、GLOOBE（.GLM）、IFC2x3（.ifc）、ST-Bridge（.stb／.xml）、CEDXM（.xml）のデータです。

同じ建物のモデルデータを統合する

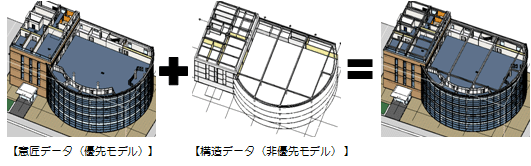

ここでは、次図のように意匠データに構造データを統合する操作を解説します。

  1. 「モデル統合」メニューから「モデル統合」を選びます。

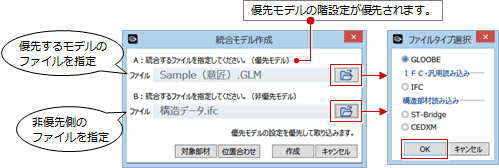

  2. 「A（優先モデル）」のをクリックします。
  3. 取り込むデータの種類を指定して、「OK」をクリックします。
  4. 取り込むファイルを選択して、「開く」をクリックします。
  5. 同様に、「B（非優先モデル）」のをクリックして、データの種類とファイルを指定します。

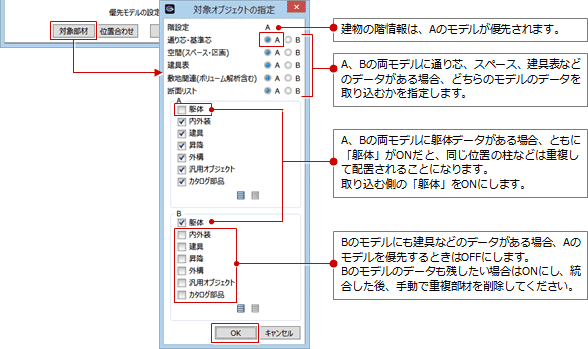

  6. 「対象部材」をクリックします。
  7. ここでは、「通り芯・基準芯」で「A」がONになっていることを確認します。
    Bのモデルにスペース、建具表、敷地関連などのデータがある場合は、どちらを優先するかを指定します。
  8. A・Bのモデルから取り込むオブジェクトにチェックを付けます。
    ここでは、Aのモデルの躯体（柱、壁など）は使用しないため、「A」の「躯体」のチェックをはずします。また、「B」は「躯体」のみにチェックを付けます。
  9. 「OK」をクリックします。

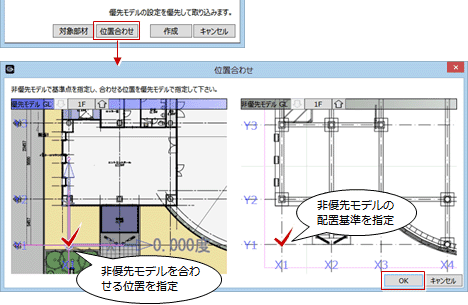

  10. 「位置合わせ」をクリックします。
  11. 「非優先モデル」で配置基準をクリックし、「優先モデル」で非優先モデルを合わせる位置をクリックします。
  12. 「OK」をクリックします。

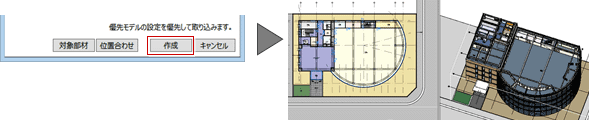

  13. 「作成」をクリックします。
    新規データを開き、2つのモデルが統合されます。

メモ

  • 優先モデル側にA棟、B棟というように複数の建物グループがある場合、優先モデルの一番上の建物グループに統合されます。優先モデルが2番目の建物グループになっている場合、正常に統合されません。
    統合する場合は、建物グループが1つのモデルデータ、もしくは1番目の建物グループになっているモデルデータを使用してください。
  • 次図のようにA棟、B棟を別建物として合成したいという場合は、「モデル取り込み・合成」を使用します。
  • 設備IFCを読み込んだ場合は、IFCの設備種別を参照して種別や分類が設定されます。
