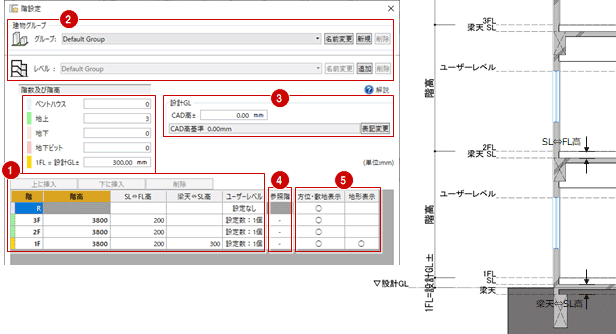

階数及び階高

各階数を設定し、各階のレベルを設定します。

各レベルを設定しておくことで、データ入力時の高さ設定がしやすくなります。

1FL＝設計GL± 1階のFLの高さを設計GLからの増減値で設定します。
階高 各階のFLから上階のFLまでの高さを設定します。 上端・下端階を設定するデータでは、階の高さを意識せずに入力できます。
　
SL⇔FL高 各階の主となるSLからFLまでの高さを設定します。 データの入力基準として利用できます。
　
梁天⇔SL高 各階の主となる梁天から上記で設定したSLまでの高さを設定します。
ユーザーレベル 窓上端高を統一したい場合などに任意のレベルを設定します。
（詳しくは、「任意のレベルを使用するには」を参照）		 データの入力基準としてユーザーレベルを選択できるようになります。
　

メモ

  • ユーザーレベルは複数設定できます。
    名称は任意に入力し、高さはその階のFLからの増減値を設定します。

建物グループ

複数棟やスキップフロアに関する設定です。

（詳しくは、「複数棟の建物を設計するには」「スキップフロアがある建物を設計するには」を参照）

基準レベル

ベンチマーク基準など、設計GL高さ表記に関する設定です。

（詳しくは、「設計の基準となるレベルを設定するには」を参照）

参照階

同じ間取りが複数階ある場合に、データを参照する階を指定します。

例えば、3階平面が2階平面と同じとき、3階で2階を参照階とすることで、3階のデータを入力する必要がなくなります。

（詳しくは、「他階の間取りを参照するには」を参照）

方位・敷地表示／地形表示

敷地、方位、道路などの地面に関するデータを表示する階を指定します。

方位・敷地表示 方位、敷地を表示する階は、クリックして「○」にします。
地形表示 等高地形、傾斜起伏、道路・舗装・緑地を表示する階は、クリックして「○」にします。
