点群読み込み点群削除点群移動点群回転点群情報

点群ファイル（*.txt,*.csv）や、TREND-POINT点群連携ファイル（*.fctxpc）を読み込んで、点群を表示します。

1. 「点群」メニューから「点群読み込み」を選びます。
2. ファイルを選択して、「開く」をクリックします。
   　

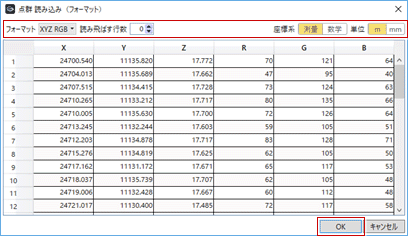

3. 読む込む点群ファイルに合わせて設定を確認し、「OK」をクリックします。



   フォーマット	点群ファイルのフォーマットを選びます。「X,Y,Z,受光強度,R,G,B」の順で出力されたフォーマットの場合は「XYZ 受光強度 RGB」を選択します。
   読み飛ばす行数	ヘッダー行など読み飛ばす行がある場合に指定します。
   座標系	点群ファイルの座標系（測量座標系／数学座標系）を選択します。
   単位	点群ファイルの座標単位（m／㎜）を選択します。

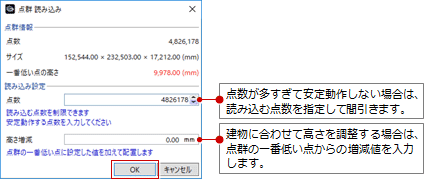

4. 点群の情報を確認して、「OK」をクリックします。
   　

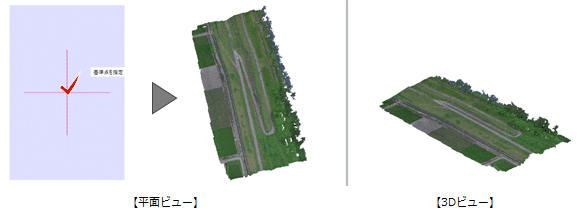

5. 配置位置をクリックします。


メモ

• 読み込み点数の上限は1億3000万点です。これより点数が多い場合は、「点群情報」の「点数」が赤字で表示されます。
  　

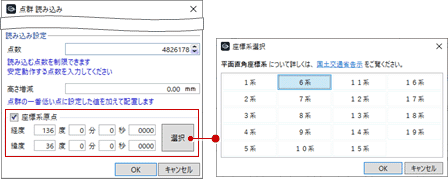

• 「経緯度基準点」が設定されていると、座標系を指定して点群を配置できるようになります。
  　
• 読み込んだ点群の表示については、平面ビューツールバーの「優先表示の切り替え」や、3D・立面・断面ビューツールバーの「点群」で設定できます。

1. 「点群」メニューから「点群削除」を選びます。
2. 確認画面で「はい」をクリックすると、点群が削除されます。

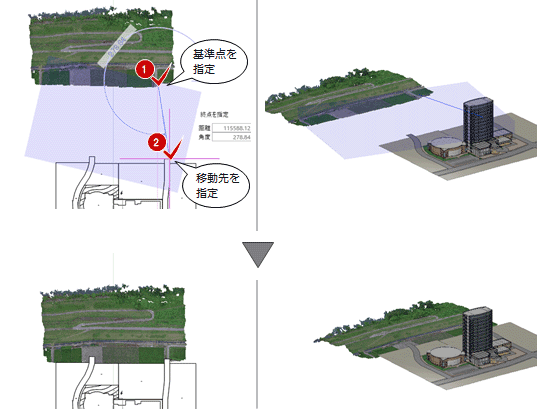

1. 「点群」メニューから「点群移動」を選びます。
2. 点群の移動の基準点をクリックします。
3. 移動先をクリックします。


メモ

• 点群の配置高さを変更したい場合は、立面・断面ビューで「点群移動」を実行するとZ方向の移動が可能です。

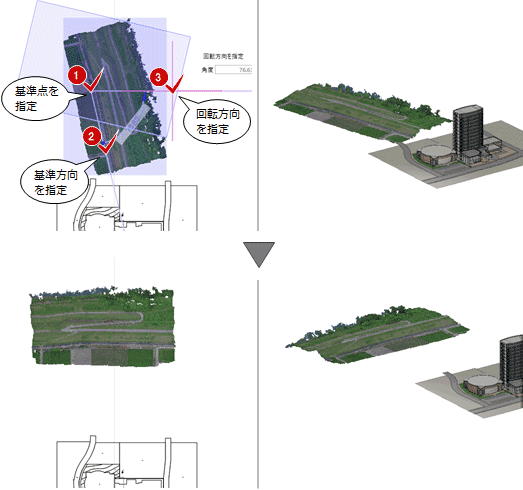

1. 「点群」メニューから「点群回転」を選びます。
2. 回転の基準点と基準方向をクリックします。
3. 回転方向をクリックします。


1. 「点群」メニューから「点群情報」を選びます。
2. 読み込んでいる点群のファイル名や点数、サイズの情報が表示されます。
   　
3. 確認が終了したら「閉じる」をクリックします。
