優先表示の切り替え
平面ビューの表示について設定します。
優先表示を切り替えるM031230_ysn_sec01
特定のオブジェクトの入力コマンドを選択すると、自動的に平面ビューの優先表示が切り替わります。
任意に表示を切り替えたい場合は、平面ビューツールバーから「優先表示の切り替え」をクリックして表示を選びます。
| 優先表示 | 画面表示 | 表示が切り替わるコマンド |
| 通常表示
通常描画します。 ※右図は、表示テンプレートを「標準－全表示」にしています。 |
|
|
| 床優先表示
床仕上、床部品を優先して表示します。 |
|
床仕上、内壁仕上、外壁仕上、巾木、化粧材（床壁）、カタログ部品（床壁）、汎用オブジェクト配置（床壁）、笠木、水切 ※見下表現の場合 水平ブレース、スラブ（土間以外）、スラブ開口、梁（基礎類以外） |
| 天井優先表示
天井仕上、天井部品を優先して表示します。 |
|
内部天井仕上、外部天井仕上、廻縁、化粧材（天井）、カタログ部品（天井）、汎用オブジェクト配置（天井）、下端見切、天井伏図仕上符号 ※見上表現の場合 水平ブレース、スラブ（土間以外）、スラブ開口、梁（基礎類以外） |
| 基礎優先表示
基礎部材を優先して表示します。 |
|
べた基礎、片持ち基礎、連続基礎、独立基礎 |
メモ
- 水平ブレース、スラブ、スラブ開口、梁の表示方向（見上・見下）は、作図表現（縮尺・レベル他）で設定します。
平面ビューの表示を設定するM031230_ysn_sec02
「優先表示の切り替え」の「設定」では、平面ビューの塗りつぶしや線幅、描画順などについて設定します。
こちらは一時的な設定で、保存できません。

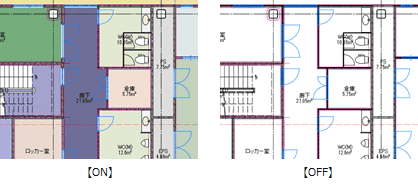

| Color2Dを有効にする。 | 表示パレットの 「Color2D」を有効にします。OFFにすると塗りつぶしの表示を行いません。  |

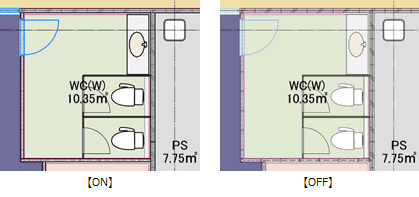

| 線幅を有効にする。 | 表示パレットの 「線幅・線色」で設定した線幅を有効にします。OFFにすると均一の線幅になります。  |

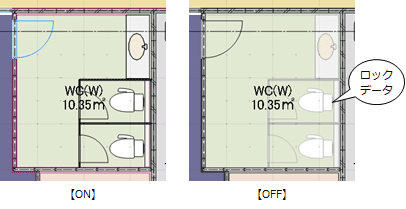

| ロック表示を有効にする。 | ロック中のオブジェクトの線色をロック色で描画します。 OFFにすると表示パレットに従って描画します。  ※ロック色は、「GLOOBEのオプション（CAD環境）」の「システム色」にある「ロック」で設定します。 |

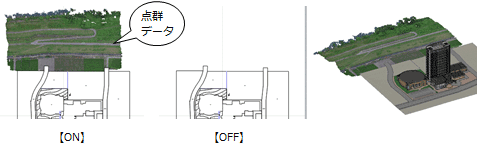

| 点群範囲を表示する。 |  「点群読み込み」で読み込んだ点群データの表示／非表示を切り替えます。 ※ 3D・断面・立面ビューでの点群データの表示／非表示は「点群」で設定します。 |
