躯体開口割付

「躯体開口設計」でテンプレートに登録した躯体の建具取付部の表現を、別の建具に割り当てます。

外枠断面が設定されている場合は、これを参照して躯体開口を登録することもできます。

躯体開口の形状を割り付ける

  1. 「躯体開口割付」をクリックします。
  2. 入力モードが「1点指定」であることを確認します。
  3. テンプレートから躯体開口の種類を選んで、建具またはカタログ建具をクリックします。
    躯体開口形状が割り当てられます。

メモ

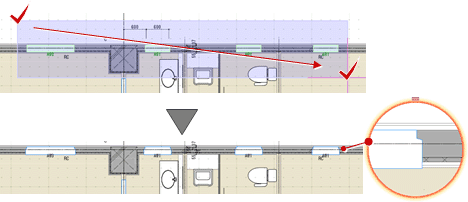

  • 入力モードの「範囲指定：領域」を使用すると、範囲内の建具に躯体開口が割り当てられます。
    　
  • 「外枠形状断面設計」のクリップ線をもとに躯体開口の設計を行いたい場合は、「外枠断面のクリップ線を割り当て」をONにして躯体開口情報を割り付けます。
