景観地形くり抜きくり抜き解除

次の操作には、インターネット接続が必要です。

1. 「景観地形」メニューから「景観地形」を選びます。
   地図が表示されます。

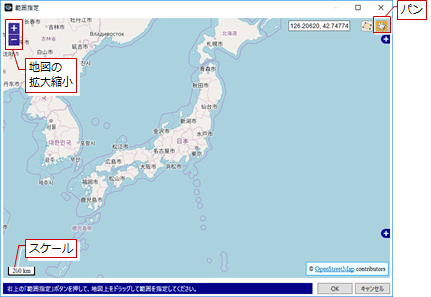

2. 右上の「パン」がONの状態で、地図を拡大・移動します。
   拡大/縮小は、マウスのホイールを回すか、左上の「＋」「－」ボタンをクリックします。
   マウスの左ボタンを押しながら地図をドラッグすると、地図が移動（パン）します。
   　
3. 右上の「範囲指定」をクリックして、読み込む範囲をドラッグで対角に指定します。
   　

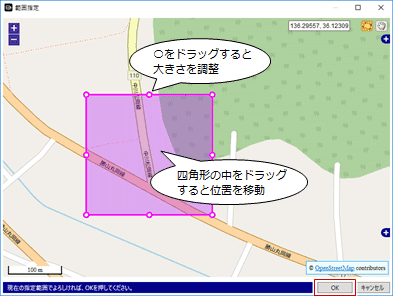

4. 地図上に読み込む範囲の四角形が表示されるので、必要があれば位置や大きさを調整します。
5. 読み込む範囲が決まったら、「OK」をクリックします。
   　
6. 確認画面で「規約に同意して利用する」をクリックすると、標高タイルがダウンロードされます。
   　
7. 地形の標高と、CAD高基準の高さの差を入力して、「OK」をクリックします。
   ※ CAD高基準の高さは、地形の標高＋「標高オフセット」の値になります。
   　

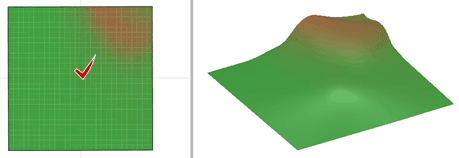

8. 配置位置をクリックします。


メモ

• 範囲の制限は約2km四方です。

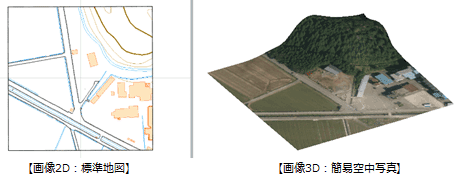

平面ビューと3Dビューで別々の画像を貼り付けることができます。

ここでは、地理院地図の画像を貼る操作を解説します。

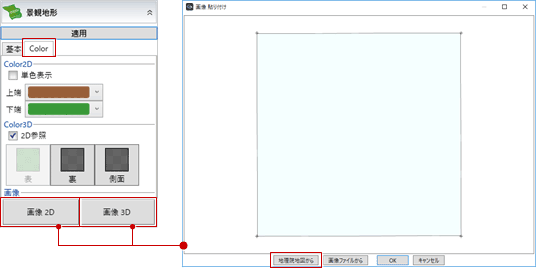

1. 入力した景観地形を選択して、プロパティ「Color」タブをクリックします。
2. 「画像2D」または「画像3D」をクリックして、「地理院地図から」をクリックします。
   ※ 画像ファイルを指定するときは「画像ファイルから」をクリックしてファイルを指定します。
   　
3. 地図の種類を選んで、「OK」をクリックします。
   ※「地図確認」 をクリックすると、貼り付ける地図をブラウザで確認できます。
   　
4. 確認画面で「規約に同意して利用する」をクリックします。
   　

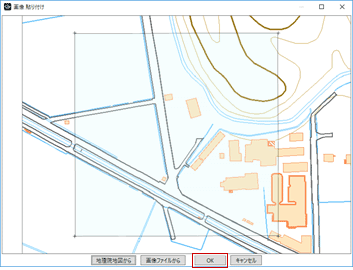

5. 読み込んだ地図を確認して、「OK」をクリックします。
   ※ イメージの位置を調整したい場合は、画像をクリックして移動・変形・回転が可能です。
   　
6. プロパティの「適用」をクリックすると、平面ビューまたは3Dビューに反映されます。


メモ

• 景観地形に画像が描画されない場合は、表示パレットの「Color2D」「Color3D」の設定を確認してください。
  　
• 貼り付け可能な画像は、1地形1枚です。
• 貼り付けた画像を削除したい場合は、「画像2D」または「画像3D」をクリックし、貼り付いている画像を選択してDeleteキーで削除します。


読み込んだ標高タイルの形状は、点を間引いたり、地形の稜線を切り替えることができます。

間引きは、周辺の面がほぼ平行である場合に、その中心の点を間引きます。高低差の変化が激しい部分は変わらず、緩やかな部分のみ間引くことで、地形の形状を保ちつつ、くり抜きなどの処理を高速化することができます。

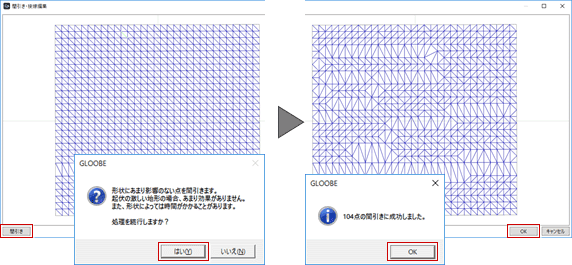

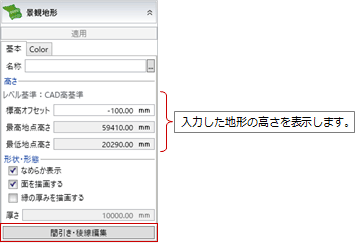

1. 入力した景観地形を選択して、プロパティ「基本」タブの「間引き・稜線編集」をクリックします。

2. 確認画面で「はい」をクリックすると、地形が三角網で表示されます。

3. ダイアログ左下の「間引き」をクリックして、確認画面で「はい」をクリックします。
4. 点を間引いた結果を確認し、必要があれば引き続き間引き処理を行います。最後にダイアログを「OK」で閉じます。
   　
5. プロパティの「適用」をクリックすると、編集が確定します。

メモ

• 「間引き・稜線編集」ダイアログで地形の稜線をクリックすると、稜線の向きを変更できます。

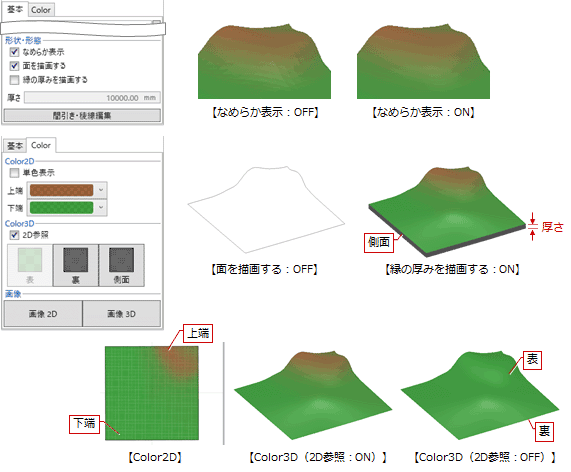

読み込んだ標高タイルの色や厚みなどは、プロパティ「基本」「Color」タブで設定します。

メモ

• 景観地形に画像を貼り付けている場合、「Color2D」「Color3D」の設定は無効です。
• 「Color3D」で単色しか設定できない場合は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がONになっているかを確認してください。
  （詳しくは、「オブジェクトの質感を細かく設定するには」を参照）

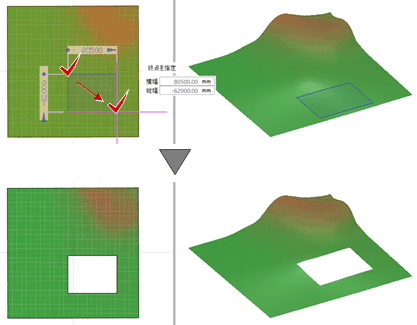

構造物などと重なる部分の景観地形をくり抜くことができます。

1. 「景観地形」メニューから「くり抜き」を選びます。
2. 入力モードが「矩形」の「矩形」であることを確認します。
   （の操作については、「入力モード」を参照）
3. 平面ビューで、くり抜く範囲を指定します。
   　

メモ

• くり抜いた地形を元に戻すには、「景観地形」メニューから「くり抜き解除」を選んで、景観地形をクリックします。
