金属・防水系 ユニット屋根

1. 「屋根」メニューから「ユニット屋根」を選びます。
2. 入力モードが「寄棟」であることを確認します。

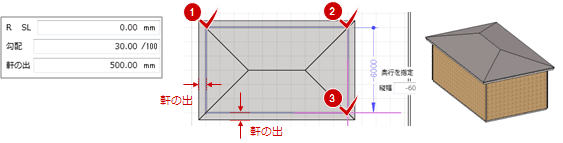

3. 屋根の基準高、勾配、軒の出を設定します。
4. テンプレートから屋根の種類を選びます。
5. 屋根の領域となる3点をクリックします。


1. 入力モードを「切妻」に変更します。

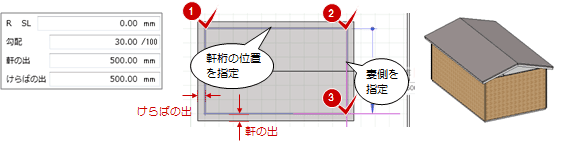

2. 屋根の基準高、勾配、軒の出、けらばの出を設定します。
3. 屋根の領域となる3点をクリックします。
   妻側の方向を入れ替えるには、妻側を指定する前にQキーを押します。


メモ

• 「タッチミー」を使用すると、屋根下の壁、仕上などをつなぎ合わせることができます。

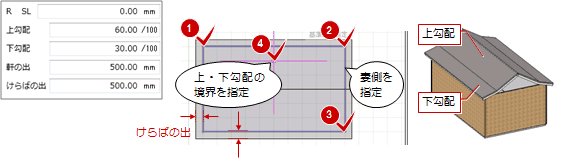

1. 入力モードを「マンサード切妻」に変更します。
2. 屋根の基準高、勾配、軒の出、けらばの出を設定します。
3. 屋根の領域となる3点をクリックします。
   妻側の方向を入れ替えるには、妻側を指定する前にQキーを押します。

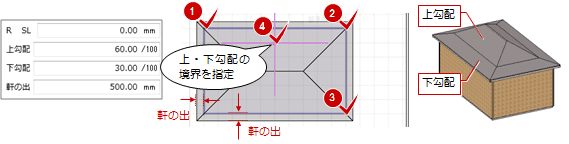

4. 上勾配と下勾配の境界をクリックします。


メモ

• 「タッチミー」を使用すると、屋根下の壁、仕上などをつなぎ合わせることができます。

1. 入力モードを「マンサード寄棟」に変更します。
2. 屋根の基準高、勾配、軒の出を設定します。
3. 屋根の領域となる3点をクリックします。
4. 上勾配と下勾配の境界をクリックします。

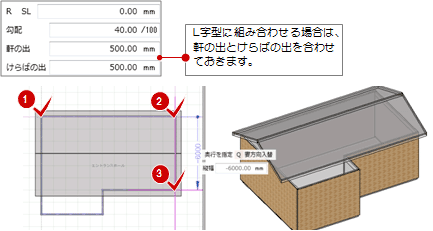

次図のようなL字型の切妻の屋根にする方法を解説します。

1. 入力モードを「切妻」に変更します。
2. 1つ目の切妻をかけます。

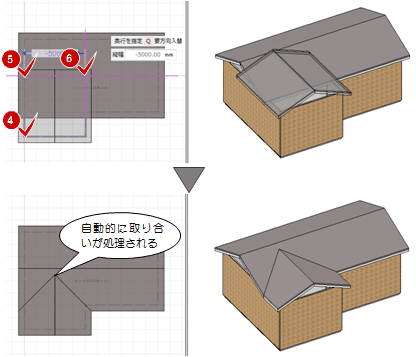

3. 2つ目の切妻をかけます。


メモ

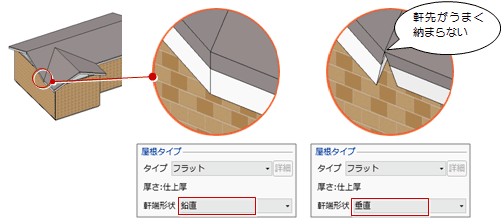

• ユニット屋根を組み合わせる場合は、プロパティ「基本」タブの「軒端形状」を「鉛直」に変更します。

• 「タッチミー」を使用すると、屋根下の壁、仕上などをつなぎ合わせることができます。

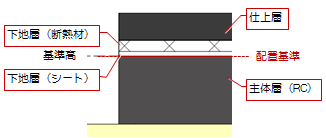

詳細図で、次図のような仕上層・主体層・下地層を描くことができます。
（操作については、「詳細図で仕上層・主体層・下地層を描くには」を参照）

メモ

• 「屋根タイプ」「軒端形状」の表現については、「3D・断面ビューで瓦棒・折板・フラットを表現するには」を参照してください。

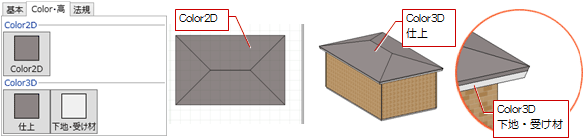

屋根の色は、プロパティ「Color・高」タブで設定します。

メモ

• 「Color3D」で単色しか設定できない場合は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がONになっているかを確認してください。
  「Color3D（仕上）」は、常にテクスチャ（カタログ素材）を設定できます。
  （詳しくは、「オブジェクトの質感を細かく設定するには」を参照）
• プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
  （操作については、「テンプレート」を参照）

屋根を選択すると、コマンドコレクションに「高さ編集を有効にする（壁・梁）」「高さ編集を有効にする（壁）」が表示されます。この項目がONのときに、屋根のプロパティで高さを変更した場合、壁や梁（陸・傾斜屋根のみ）が追従します。

屋根のみ高さを変更したい場合は、この項目をOFFにしてから編集します。
（詳しくは、「部材追従」を参照）
