軒

1. 「屋根」メニューから「軒」を選びます。
2. 入力モードが「屋根辺指定」であることを確認します。
3. テンプレートから軒の種類を選びます。
4. プロパティ「基本」タブの「断面方向」で軒の断面方向を設定します。
   （詳細は、「軒の断面方向について」を参照）

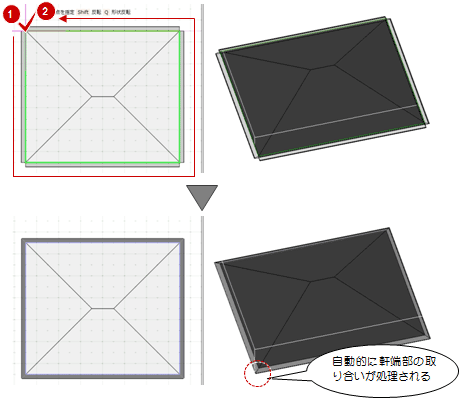

5. 屋根にマウスカーソルを移動して、軒の始点と終点をクリックします。
   屋根全体に付ける場合は、終点は始点と同じ位置を指定します。


メモ

• 軒は、金属・防水系 錐形屋根、ドーム屋根、曲面屋根の屋根辺には配置できません。

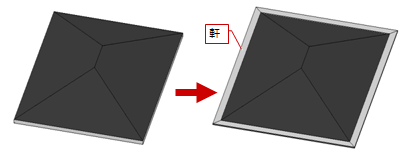

• 入力モードの「屋根辺参照」を使用すると、屋根の1辺に沿って軒を配置できます。

• 軒の断面表現時のハッチングは、プロパティ「基本」タブの「材質」ごとに異なります。ハッチングは、作図表現（材質ハッチング）の「その他一般」タブで設定します。平面のハッチングは行いません。

軒の断面方向は、取り付ける屋根の軒端形状、配置する軒の断面形状によっても異なります。

屋根の軒端形状（垂直、鉛直）に合わせる場合は「屋根に合わせる」、屋根の軒端形状に関わらず、軒の断面方向を垂直、鉛直にしたい場合は「垂直」「鉛直」にします。

断面方向		軒の方向
	屋根に合わせる	自動的に軒の断面方向を屋根の軒端形状に合わせます。
	垂直	軒の断面方向を、屋根に対して垂直方向に取り付けます。
	鉛直	軒の断面方向を、地面に対して垂直方向に取り付けます。

テンプレートに使用したい形状がない場合、軒の断面形状を作成できます。

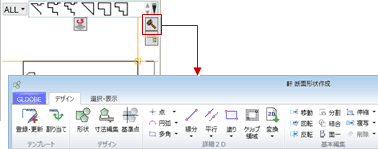

1. 「形状作成」をクリックします。
   「断面形状作成」ウィンドウが開きます。

2. 断面形状を編集します。
   （操作については、「形状作成」を参照）

3. 「閉じる」をクリックして、確認画面で「はい」をクリックします。

4. 名称、Colorなどのプロパティを設定します。
5. 軒を配置します。

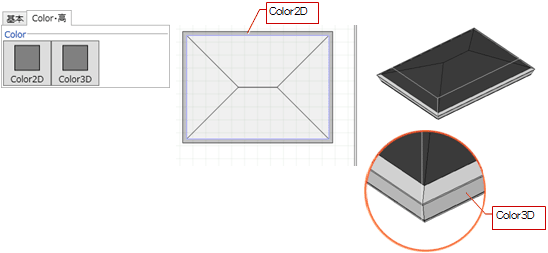

軒の色は、プロパティ「Color・高」タブで設定します。

メモ

• 「Color3D」は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がOFFであっても、テクスチャ（カタログ素材）を設定できます。
• プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
  （操作については、「テンプレート」を参照）
