屋根開口

屋根に部分的な開口を設けます。

屋根に開口を設ける

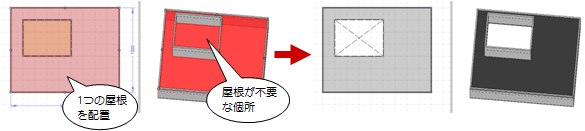

建物全体が1つの屋根で配置されている場合、屋根が不要となる建物部分に開口を設けます。

  1. 「屋根」メニューから「屋根開口」を選びます。
  2. 入力モードが「矩形」の「矩形」であることを確認します。
    （の操作については、「入力モード」を参照）

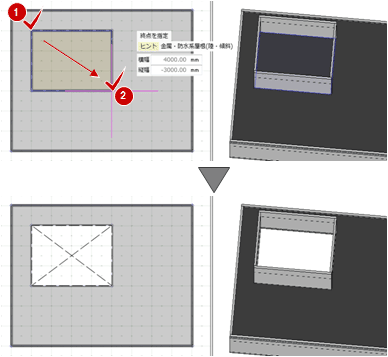

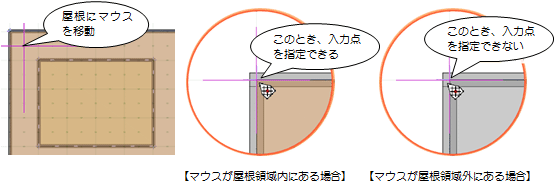

  3. 開口の位置を指定します。

メモ

  • 金属・防水系 錐形屋根、ドーム屋根、曲面屋根、ガラス系 陸・傾斜屋根は開口できません。
  • 屋根開口は、次にも使用できます。
    • 使用例 　
    ドーナツ型の建物
    トップライトの開口 「トップライト」でトップライトを配置しても、ガラス領域部分は開口されません。ガラス領域を開口したいときに使用します。
