スラブ開口

スラブに部分的な開口を設けます。

スラブに開口を設ける

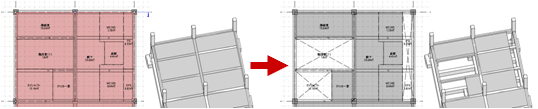

建物全体が1つのスラブで配置されている場合、階段室、EV、PSにはスラブが不要です。このようなとき、スラブに開口を設けます。

  1. 「スラブ」メニューから「スラブ開口」を選びます。
  2. 入力モードが「矩形」の「矩形」であることを確認します。
    （の操作については、「入力モード」を参照）

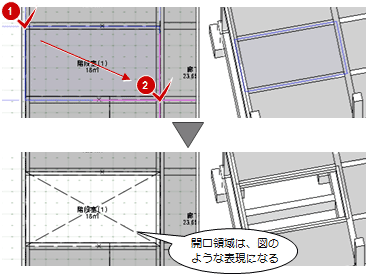

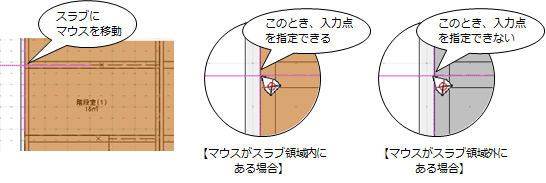

  3. 開口の位置を指定します。

メモ

  • 「スラブ」で配置する勾配スラブも開口できます。「段差スラブ」「キャンティスラブ」で配置するスラブには開口できません。

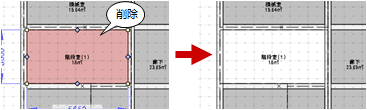

  • 次図のようにスラブが梁スパン間に配置されている場合などは、スラブを選んで削除してもかまいません。
  • 「CAD編集」タブの「領域編集」メニューの「領域プラス・マイナス」で、スラブ領域をマイナスして、スラブに開口を設けることもできます。

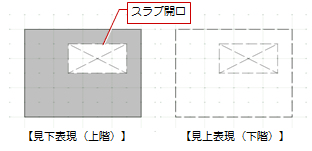

  • 見上げの表現にするには、作図表現（縮尺・レベル他）の入力・表示で「見上方向」に切り替えます。
