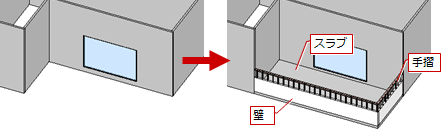

バルコニー

1. 「スラブ」メニューから「バルコニー」を選びます。
2. 入力モードが「矩形」の「矩形」であることを確認します。
   （の操作については、「入力モード」を参照）
3. バルコニーの基準高を設定します。
   バルコニーは、スラブの上端高を基準に配置します。

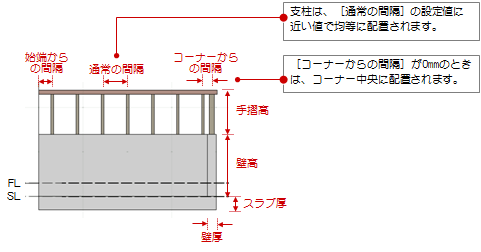

4. 「壁高」「手摺高」で手摺の壁高と手摺高を設定します。

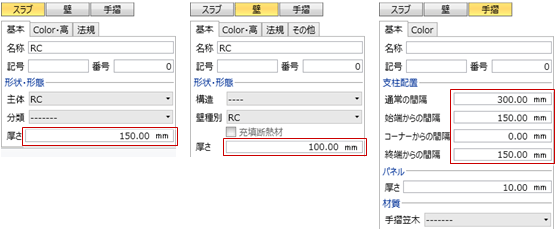

5. プロパティ「スラブ」「壁」「手摺」でスラブ厚、壁厚、支柱の間隔などを設定します。

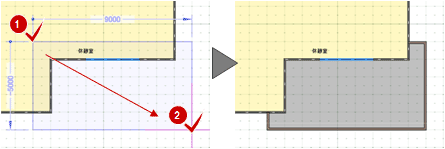

6. バルコニーの領域を指定します。
   この領域がスラブの領域になり、壁の外面となるように配置されます。


メモ

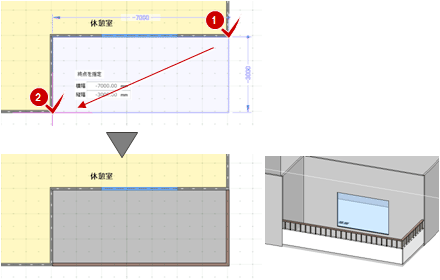

• バルコニーの領域を一部スペースと重なるように指定すると、スペース領域を避けて配置されます。


• 手摺の始点と終点位置は、手摺を選ぶと、「始」「終」を確認できます。

• 手摺の握り部、壁笠木、パネルは、バルコニーの配置後、特別編集の「手摺編集」で付けます。このとき、パネルの厚さは、「手摺」のプロパティ「基本」タブにある「パネル」の「厚さ」となります。

1. 入力モードを「連続線（円弧可）」に変更します。
   （の操作については、「入力モード」を参照）
2. 「出幅」でバルコニーの基端から先端までの幅を設定します。
3. バルコニーの各点を順次クリックして、最後にEnterキーを押します。
   入力方向に対して左側がバルコニーの向きとなります。



メモ

• 「オフセット」を入力することで、入力位置からバルコニーの基準端まで距離を設定して描くことができます。

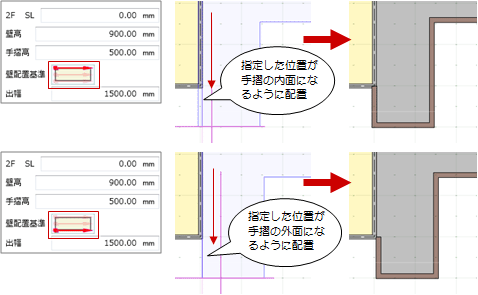

次図のように壁の面とバルコニーの手摺壁の面を合わせたい場合は、入力モードの「連続線（円弧可）」を使用して、「壁配置基準」を変更します（次図は壁の外面を指定）。

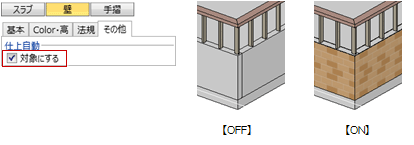

仕上自動配置で、壁に仕上を配置されないようにしたい場合は、プロパティ「壁」の「その他」タブにある「仕上自動」の「対象にする」をOFFにします。ONの場合は、仕上が配置されます。
（詳細については、「壁に仕上が配置されないようにするには」を参照）

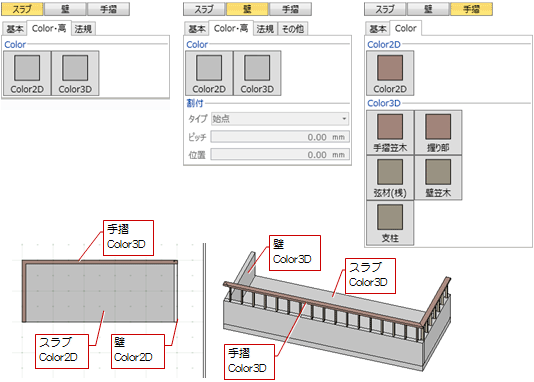

スラブ、壁、手摺の色は、プロパティ「スラブ」の「Color・高」タブ、「壁」の「Color・高」タブ、「手摺」の「Color」タブで設定します。
（手摺の「Color3D」については、「手摺の表示状態を変更するには」を参照）

メモ

• 壁の「Color3D」は、壁に仕上を貼らない場合に3Dビューで確認できます。
• プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
  （操作については、「テンプレート」を参照）
