べた基礎片持ち基礎連続基礎独立基礎柱型杭

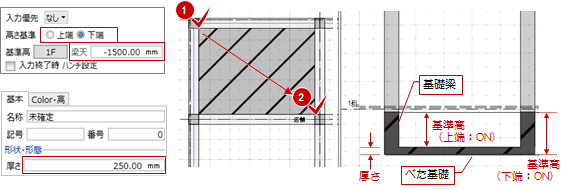

1. 「基礎」メニューから「べた基礎」を選びます。
2. 入力モードが「矩形」の「矩形」であることを確認します。
   （の操作については、「入力モード」を参照）
3. べた基礎の基準（上端／下端）、基準高を設定します。
4. テンプレートからべた基礎の種類を選びます。
5. プロパティ「基本」タブでべた基礎の厚さを設定します。
6. べた基礎の領域を描きます。


メモ

• 既存のべた基礎と重ねて描く場合、「入力優先」でどちらの領域を優先するか、または重ねて配置するかを設定できます。
  （入力優先については、「既存のスラブに重ねて描く場合」を参照）
• べた基礎時の基礎梁は、「梁」で配置します。
• 「べた基礎」（「片持ち基礎」「連続基礎」「独立基礎」も同様）をクリックすると、自動的に「優先表示の切り替え」が「基礎優先表示」に切り替わります。
  表示をもとに戻したいときは、「通常表示」を選んでください。

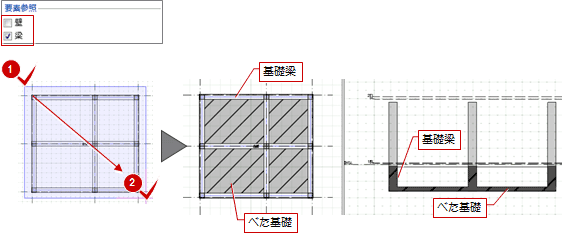

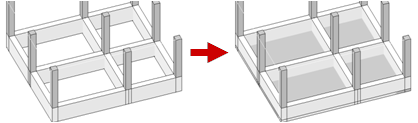

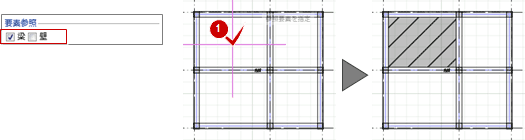

1. 「基礎」メニューから「べた基礎」を選びます。
2. 入力モードを「要素範囲参照」の「矩形範囲」に変更します。
3. 要素参照で「梁」または「壁」にチェックを付けます。
4. べた基礎の描く範囲を指定します。


メモ

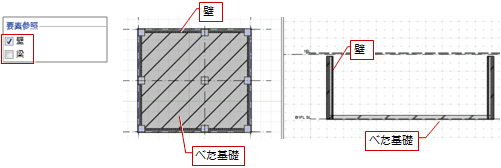

• 地下階の場合など壁を参照してべた基礎を配置したいときは、「壁」をONにします。

• 「要素範囲参照」の操作では、1つのべた基礎で配置されます。

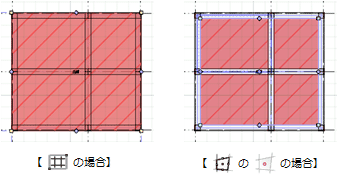

  梁のスパン間ごとに配置したい場合は、「閉領域」の「1点検索」を使用します。要素参照で「梁」をONにして、梁のスパン間をクリックします。

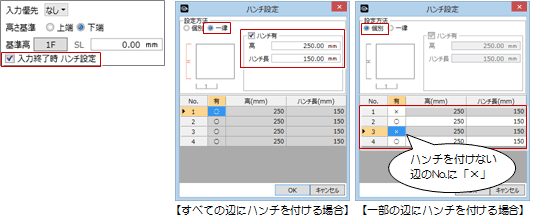

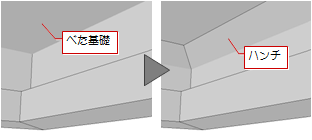

ハンチを付けるには、コマンドサポートウィンドウにある「入力時ハンチ設定」をONにします。

メモ

• 入力したべた基礎にハンチを付けるには、対象のべた基礎を選択した後、プロパティ「基本」タブにある「ハンチ設定」をクリックします。



1. 「基礎」メニューから「片持ち基礎」を選びます。
2. 入力モードが「矩形」の「矩形」であることを確認します。
   （の操作については、「入力モード」を参照）
3. 片持ち基礎の下端高を設定します。
4. テンプレートから片持ち基礎の種類を選びます。

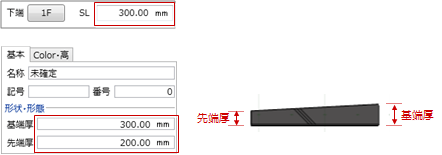

5. プロパティ「基本」タブで基端厚と先端厚を設定します。

6. 片持ち基礎の領域を描きます。

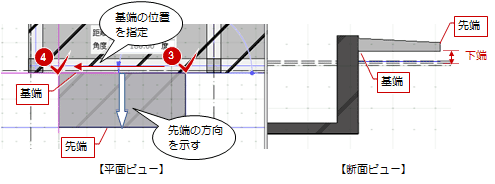

7. 基端の位置の始点と終点をクリックします。
   始点と終点の方向に対して左方向が先端側となります。

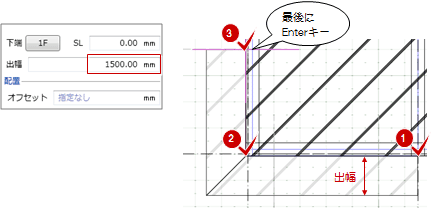

1. 「基礎」メニューから「片持ち基礎」を選びます。
2. 入力モードを「連続線」に変更します。
   （の操作については、「入力モード」を参照）
3. 「出幅」で片持ち基礎の基端から先端までの幅を設定します。
4. 片持ち基礎の各点を順次クリックして、最後にEnterキーを押します。
   入力方向に対して左側が片持ち基礎の向きとなります。


メモ

• 「オフセット」を入力することで、入力位置から基端まで距離を設定して描くことができます。

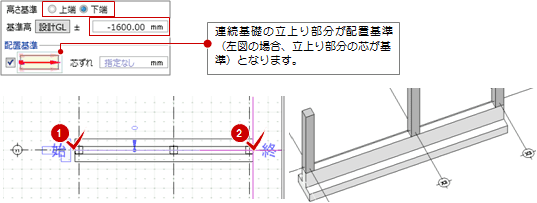

1. 「基礎」メニューから「連続基礎」を選びます。
2. 入力モードが「線分」の「線分」であることを確認します。
   （の操作については、「入力モード」を参照）
3. 連続基礎の基準（上端／下端）、基準高を設定します。
4. テンプレートから連続基礎のタイプを選びます。
5. 連続基礎の始点と終点をクリックします。


メモ

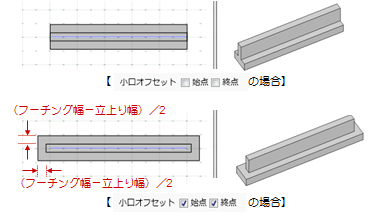

• 連続基礎の始点と終点側に小口をオフセットして表現するには、プロパティ「基本」タブの「小口オフセット」を設定します。

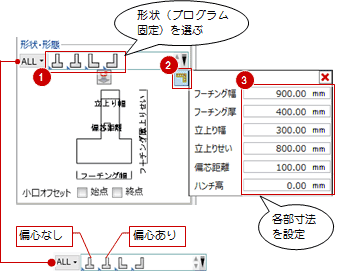

• 連続基礎の断面形状は、プロパティ「基本」タブの「寸法設定」で変更します。
  偏心ありの場合は、「形状反転」で形状を反転することができます。
  　

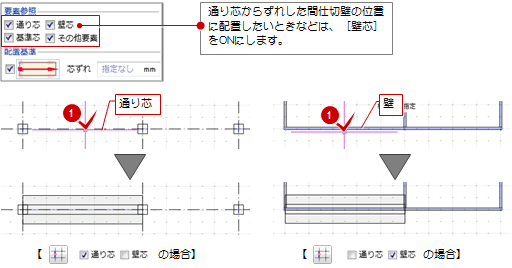

• 入力モードの「要素参照」を使用すると、通り芯、基準芯、スペース、柱などの線分、2D汎用の線分などを参照して、連続基礎を描くことができます。また、スパン間を指定して描くこともできます。
  （操作については、「線分を参照して壁を描くには」を参照）

• 入力モードの「多点要素参照」を使用すると、接続した線分を指定して連続基礎を連続的に描くことができます。主に2D汎用の下図がある場合や、2D汎用の線分やスペースで単線プランを作成した場合に使用します。
  （操作については、「接続する線分を指定して壁を描くには」を参照）

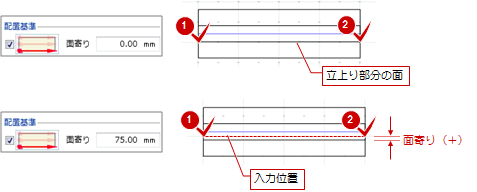

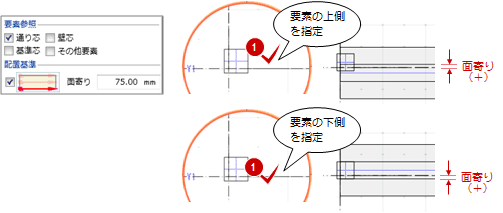

連続基礎の面を柱や壁の面に合わせたいときは、「面寄り」（配置基準が右寄、左寄の場合）または「芯ずれ」（配置基準が芯の場合）にオフセットを入力して、クリックした位置から設定値の分、ずらして描きます。
入力モードが「線分」「連続線（円弧可）」「円弧」の場合、次のように配置します。

入力モードが「要素参照」の「要素参照」「交点内要素参照」、「多点要素参照」の場合、要素のどの位置でクリックしたかによって配置が異なります。

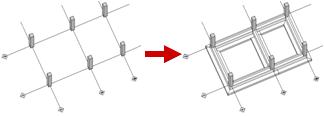

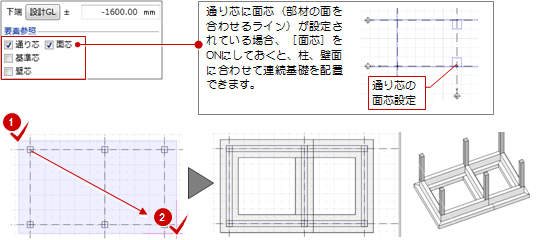

1. 「基礎」メニューから「連続基礎」を選びます。
2. 入力モードを「要素範囲参照」の「矩形範囲」に変更します。
3. 要素参照で対象とする要素にチェックを付けます。
4. 連続基礎の描く範囲を指定します。


メモ

• 通り芯の面芯を参照する場合は、「通り芯」の入力モード「面芯距離」で、面芯（部材の面を合わせるライン）を設定しておく必要があります。

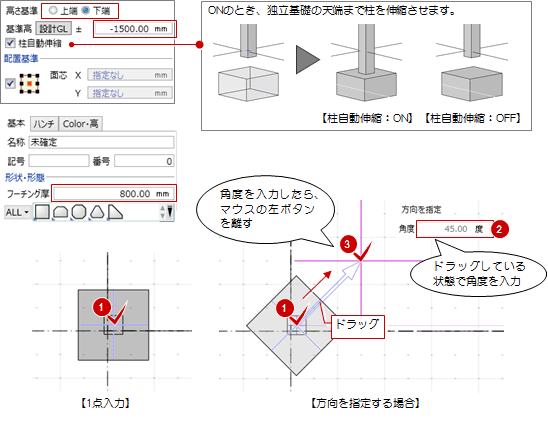

1. 「基礎」メニューから「独立基礎」を選びます。
2. 入力モードが「1点方向」であることを確認します。
3. 独立基礎の基準（上端／下端）、基準高を設定します。
4. テンプレートから独立基礎の種類を選びます。
5. プロパティ「基本」タブでフーチング厚を設定します。
6. 独立基礎の基準位置をクリックします。
   独立基礎の方向を指定する場合は、独立基礎の基準位置でマウスをドラッグしながら方向を決めます。


メモ

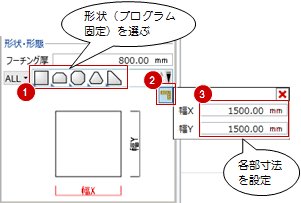

• 独立基礎の断面形状は、プロパティ「基本」タブの「寸法設定」で変更します。

• 柱を参照して柱芯に独立基礎を置く場合は、「要素参照」を使用して柱を指定します。
• 斜めになった通り芯、基準芯など線分の角度を参照して、指定した線分に対して平行、垂直に独立基礎を置きたい場合は、「要素角度参照」を使用します。
  （操作については、「指定した線分と平行・垂直に柱を置くには」を参照）
• 独立基礎時の基礎梁は、「梁」で配置します。

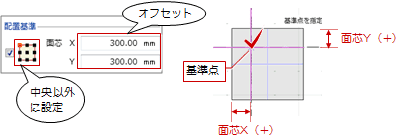

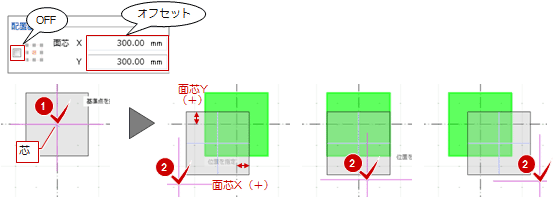

独立基礎を芯からずらしたいとき、次の方法で面芯を設定して独立基礎を置きます。「1点方向」のときに設定できます。

1点配置したい場合

クリックした位置から設定値の分、ずらして置きます。

面芯の位置をマウスで指定したい場合

独立基礎の芯の位置をクリックし、独立基礎をずらす方向を指定します。

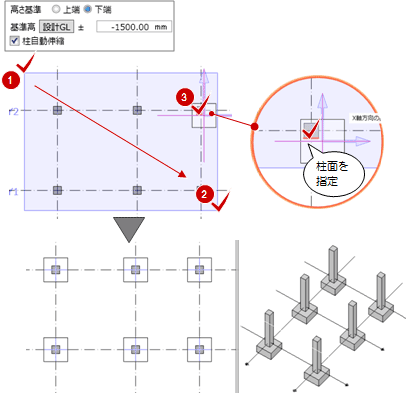

1. 「基礎」メニューから「独立基礎」を選びます。
2. 入力モードを「要素範囲参照」の「矩形範囲」に変更します。
3. 独立基礎の配置する範囲を指定します。
4. 独立基礎の向きを決めるために、X軸方向の基準として柱面をクリックします。


メモ

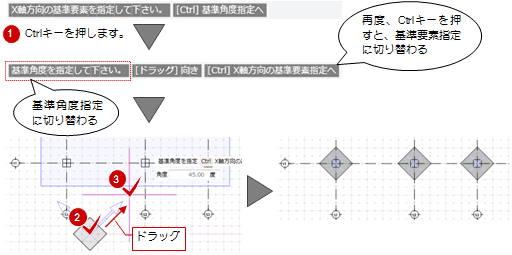

• 独立基礎の方向を指定したい場合は、手順4で次の操作を行います。

• 柱を参照して柱芯に独立基礎を置く場合は、「要素参照」を使用して柱を指定します。

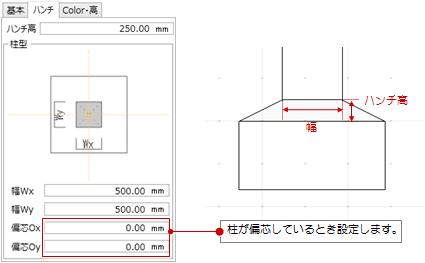

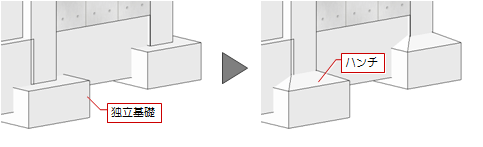

ハンチを付けるには、プロパティ「ハンチ」タブで設定します。

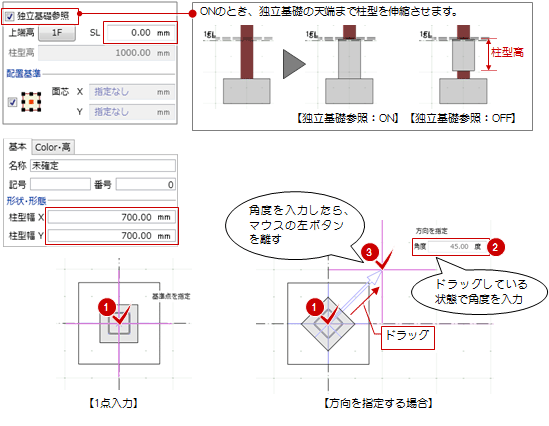

1. 「基礎」メニューから「柱型」を選びます。
2. 入力モードが「1点方向」であることを確認します。
3. 「独立基礎参照」にチェックを付けます。
4. 柱型の上端高を設定します。
5. テンプレートから柱型の種類を選びます。
6. 柱型の基準位置をクリックします。
   柱型の方向を指定する場合は、柱型の基準位置でマウスをドラッグしながら方向を決めます。


メモ

• 柱型を芯からずらす方法については、「独立基礎を芯からずらして置くには」を参照してください。
• 柱を参照して柱芯に柱型を置く場合は、「要素参照」を使用して柱を指定します。
• 斜めになった通り芯、基準芯など線分の角度を参照して、指定した線分に対して平行、垂直に柱型を置きたい場合は、「要素角度参照」を使用します。
  （操作については、「指定した線分と平行・垂直に柱を置くには」を参照）
• 柱芯に柱型をまとめて置く場合は、「要素範囲参照」を使用します。
  （操作については、「柱芯に独立基礎をまとめて置くには」を参照）

1. 「基礎」メニューから「杭」を選びます。
2. 入力モードが「要素参照」であることを確認します。
3. テンプレートから杭の種類を選びます。
4. プロパティ「基本」タブで杭全長や杭径などを設定します。
5. 独立基礎の形状に応じた配置パターンを選択します。
   ※ 三角の独立基礎は「3本」のみ、コーナー三角の独立基礎は「1本」のみ選択可能です。
6. 「へりあき」で基礎の端から杭の中心までの距離を入力します。
   ※ 三角の独立基礎の場合は、杭の間隔を入力します。

7. 杭を配置する独立基礎をクリックします。


メモ

• 独立基礎に配置した杭の上端高さは独立基礎の下端となります。杭の高さを変更したい場合は、配置した杭を選択しプロパティで変更します。
• 杭の上部または脚部にリングなどを取り付ける場合は「杭頭」「杭脚」をONにして、拡頭・拡底部の長さと直径を入力します。杭伏図で拡頭・拡底部の円が点線で表示されます。

• 配置高さと位置を指定して杭を置く場合は、「一点方向」を使用します。
• 独立基礎に杭をまとめて配置する場合は、「要素範囲参照」を使用して、範囲を指定します。

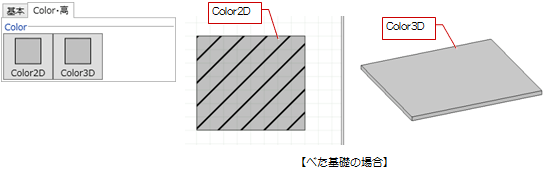

べた基礎、片持ち基礎、連続基礎、独立基礎、柱型、杭の色は、プロパティ「Color・高」タブで設定します。

メモ

• 「Color3D」で単色しか設定できない場合は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がONになっているかを確認してください。
  （詳しくは、「オブジェクトの質感を細かく設定するには」を参照）
• べた基礎などの平面表現時のハッチングは、作図表現（材質ハッチング）の「構造」タブの「RC」で設定します。
• プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
  （操作については、「テンプレート」を参照）
