カタログ建具｜建物設計

カタログ建具の位置を決めるM131112_amt_sec01

3Dカタログ	3Dカタログマスタに登録されている建具を使用します。3Dカタログ.comを開いて、実建材データをダウンロードすることもできます。
AM	Archi Masterに登録されている建具を使用します。

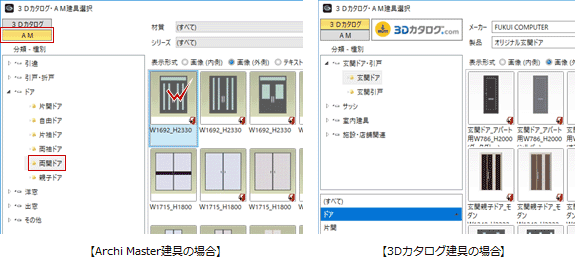

「種別」を選び、一覧から建具をダブルクリックします。
（3Dカタログのサッシ入力については、「3Dカタログのサッシを入力するには」を参照、
　検索機能については、「建具を検索するには」を参照）

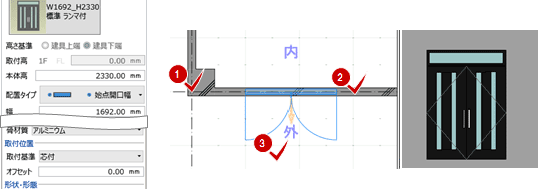

高さ基準（建具上端、建具下端）を確認します。
（高さ基準については、「取付高・高さ基準の初期値を変更するには」を参照）
取付高、本体高、配置タイプを設定します。
（配置タイプについては、「建具のおおよその位置を決める」を参照）
プロパティ「基本」タブの「取付基準」を設定します。
（取付基準については、「外付、半外付など取付位置を変更するには」を参照）
建具の始点と終点、外部方向をクリックします。

本体高、幅やプロパティ「基本」タブの名称や種別などは、カタログ建具で設定されているものがセットされます。
「3Dカタログ・AM建具選択」ダイアログの一覧でマークがある建具は、3Dビューでハンドルをドラッグして扉を開閉することができます。
（操作については、「建具を開閉するには」を参照）
入力した建具の開き方向は、ハンドルをクリックして変更できます。
（操作については、「開き方向を変更するには」を参照）

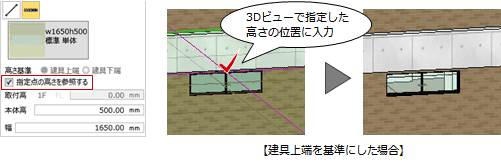

入力モードの「1点」を使用するとき「指定点の高さを参照する」をONにすると、3Dビューで建具を取り付ける高さ位置をマウスで指定することができます。
ただし、「1点」のとき、配置基準は建具中央となります（プログラム固定）。
プロパティ「法規」タブでは、防火設備について設定できます。ただし、これらの設定により建具の平面、断面、立体表現が変わることはありません。
　

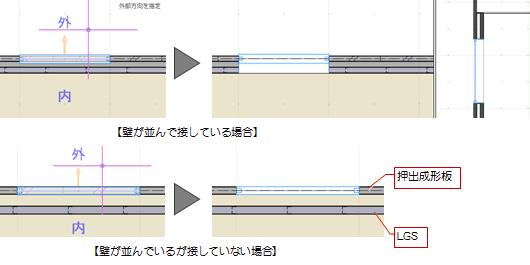

並べて接している壁（複合構成の壁）に建具、壁開口を配置すると、壁をまとめて開口します。
（複合構成の壁については、「高さが異なる複合構成の壁を表現するには」を参照）

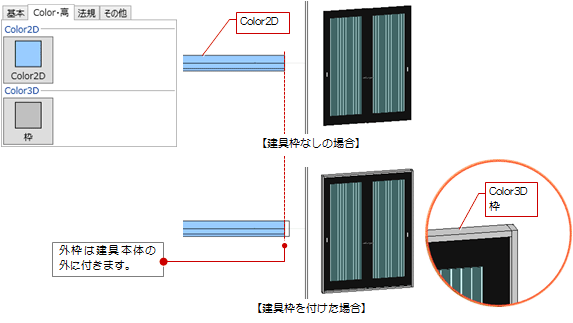

建具のColor2Dおよび枠のColor3Dは、プロパティ「Color・高」タブで設定します。

なお、建具本体のColor3Dは、3DカタログマスタおよびArchi Master側で設定されている色で表示されます。

ガラスのColor3Dは、作図表現（建具）の「カタログ建具（パラメトリック）のガラス」で設定します。
（詳しくは、「カタログ建具のガラス色を変更するには」を参照）

「Color3D」で単色しか設定できない場合は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がONになっているかを確認してください。
（詳しくは、「オブジェクトの質感を細かく設定するには」を参照）
プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
（操作については、「テンプレート」を参照）

プロパティ「基本」タブの「種別」（ガラス窓など）などは建具の表現にも影響しますが、これらは建具表に必要な情報でもあります。

建具表に必要なその他の枠仕上、ガラス種類、錠、ハンドルなどは、プロパティ「その他」タブの「詳細プロパティ」で設定します。
（詳しくは、「建具の仕様設計と建具表の作成を行う場合」を参照）

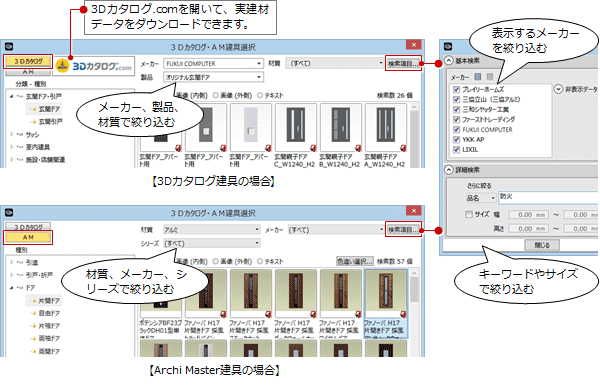

「3Dカタログ・AM建具選択」ダイアログでは、メーカーやシリーズなどの条件で検索できます。また、「検索項目」をクリックすると、表示するメーカーの絞り込みや、キーワード・サイズを指定しての検索も可能です。

なお、3Dカタログ.comやVirtual House.NETから実建材データをダウンロードしている場合に、「標準」以外のメーカーが表示されます。

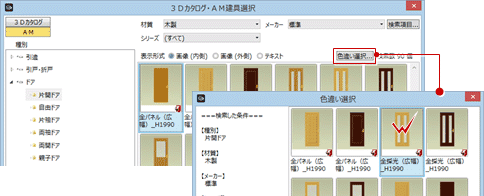

Archi Master建具の場合、選択した建具の色違いを選びたいときは「色違い選択」をクリックします。
選択した建具と同じ色・名称以外で、種別・材質・メーカー・シリーズ・幅・高さが同じ建具が表示され、選択しやすくなります。
　

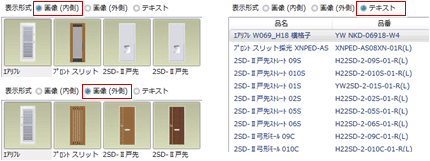

内側と外側が異なる建具は、「表示形式」を切り替えて確認します。「テキスト」をクリックした場合は、品名と品番を一覧表示します。

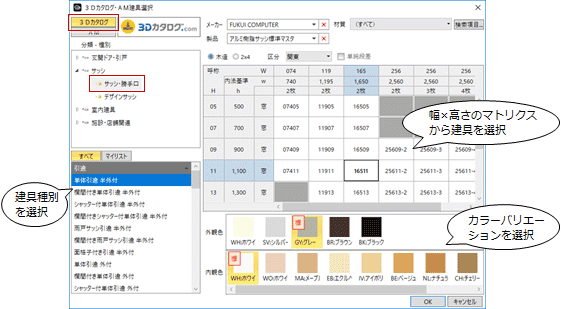

「3Dカタログ」の分類で「サッシ・勝手口」を選んだときは、建具種別を選択して、幅×高さのマトリクスから入力する建具を選択します。

建具に異なる色（カラーバリエーション）が登録されている場合は、「外観色」「内観色」も指定できます。
