界壁・間仕切高さ編集

入力済みのスペース、防火区画、防煙区画を参照し、壁の高さをまとめて編集します。

防火・排煙免除区画界壁はカレント階SL～カレント階の上階SL、間仕切り壁はカレント階SL～スペース天井高、となるように高さが調整されます。

なお、隣り合うスペースの天井高さが異なる場合、間仕切り壁の上端高さは高い方の天井高と同じになります。

界壁・間仕切高さを編集する

  1. 「界壁・間仕切高さ編集」をクリックします。
  2. 入力モードが「矩形範囲」であることを確認します。
    （の操作については、「入力モード」を参照）

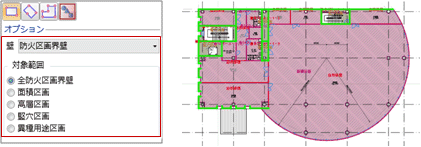

  3. 「オプション」で壁の種類と対象範囲を選択します。
    対象となる壁がハイライト表示されます。
    　

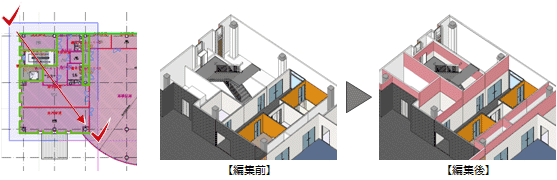

  4. 高さを編集する壁が完全に含まれるように範囲を指定します。
    壁の高さが自動で編集されます。

対象となる壁について

種別 内容
防火区画界壁
全防火区画界壁 以下の全ての区画線上の壁を対象とする
面積区画 面積区画線上の壁を対象とする
高層区画 高層区画線上の壁を対象とする
竪穴区画 竪穴区画線上の壁を対象とする
異種用途区画 異種用途区画線上の壁を対象とする
排煙免除区画界壁
全排煙免除区画界壁 以下の全ての区画線上の壁を対象とする
建令126の2-1-1 建令126の2-1-1区画線上の壁を対象とする
告1436-4-ニ(3) 告1436-4-ニ(3)区画線上の壁を対象とする
告1436-4-ホ 告1436-4-ホ区画線上の壁を対象とする
間仕切り壁
防煙区画を含む 界壁対象の区画を除く壁で、防煙区画線上の壁を含むスペース線上の壁を対象とする
防煙区画を除く 界壁対象の区画と防煙区画の壁を除くスペース線上の壁を対象とする

メモ

  • 入力モードの「全範囲」を使用すると、「オプション」で指定した対象の壁すべてを編集します。
