区画性能編集
防火・防煙区画を囲う柱、壁、建具、ハイパーティションに対して、耐火・防火性能をプロパティに割り当てます。
割り当てるプロパティの初期値は、
「区画性能設定」で設定します。
耐火・防火性能を割り付ける
「区画性能編集」をクリックします。- 入力モードが
「区画参照」であることを確認します。 - 現在階に設定されている防火・防煙区画が「対象区画」に表示されるので、区画を選びます。

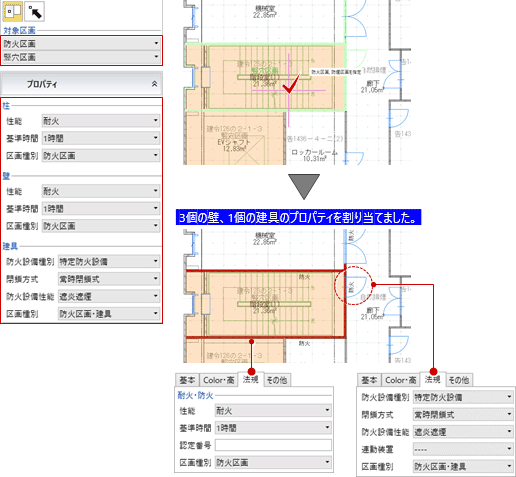

対象区画はターゲット色（下図ではオレンジ色）で表示されます。 - 割り当てるプロパティを確認し、必要があれば変更します。
- 区画の上にマウスカーソルを置くと、割り当て対象となる部材がハイライト色（下図では緑色）で表示されます。
- 区画をクリックすると、対象部材のプロパティに耐火・防火性能が割り当てられます。
また、「区画性能編集」の実行中は、指定した塗りつぶし色で対象部材が色分け表示され、省略記号が表示されます。
メモ
- 割り当て対象となるのは、指定した区画の外周辺に接する部材です。ただし、外部に面している部材には割り当てません。
- 既に耐火・防火性能が設定されていた場合は、より強いプロパティが割り当てられたときのみプロパティが書き換えられます。
- 入力モードの
「1点指定」を使用すると、指定した柱、壁、建具、ハイパーティションに耐火・防火性能が割り当てられます。
