区画性能設定
防火・防煙区画を囲う柱、壁、建具、ハイパーティションに割り当てる耐火・防火性能を設定します。
「区画性能編集」を実行すると、接している区画の種別に合わせて、指定した性能を柱、壁、建具、ハイパーティションのプロパティに割り当てることができます。
割り当てる耐火・防火性能を設定する

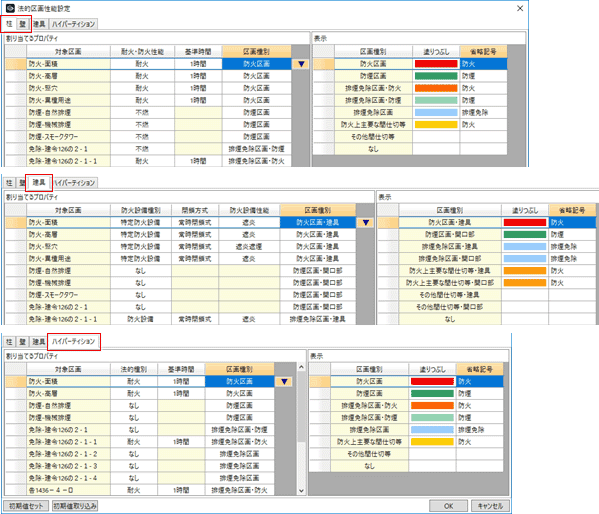

「柱」「壁」「建具」「ハイパーティション」の各タブをクリックして、割り当て条件を設定します。
左側の「割り当てるプロパティ」では、対象区画ごとに割り当てる性能や区画種別を設定します。

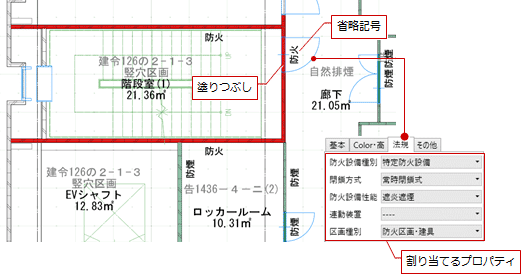

右側の「表示」では、区画種別ごとに塗りつぶし色や省略記号を設定します。「区画性能編集」の実行中は、設定した塗りつぶし色で対象部材が色分け表示され、省略記号が表示されます。
