セットバック

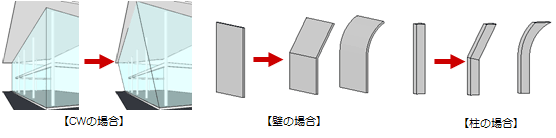

次図のように柱、壁、カーテンウォールをセットバックします。カーテンウォールを例に解説します。

1. 「セットバック」メニューから「セットバック」を選びます。
2. 入力モードが「折れ編集」であることを確認します。
3. 「形状」で「線分」か「円弧」にチェックを入れます。

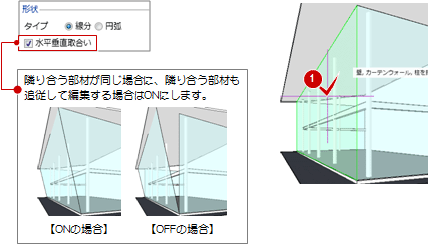

4. 「水平垂直取合い」にチェックが付いていることを確認します。
5. 3Dビューで、部材をクリックします。

6. セットバックを開始する位置をクリックします。


   タイプ	操作

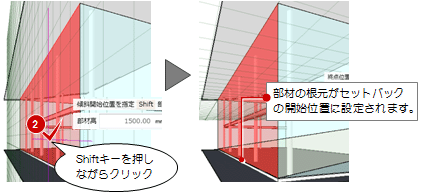

   部材の根元からセットバックする場合	※「部材高」のカーソルエディットに「0」と入力しても同様です。

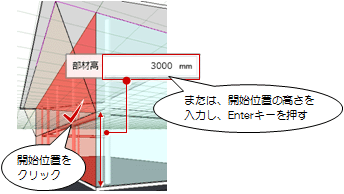

   指定した高さからセットバックする場合

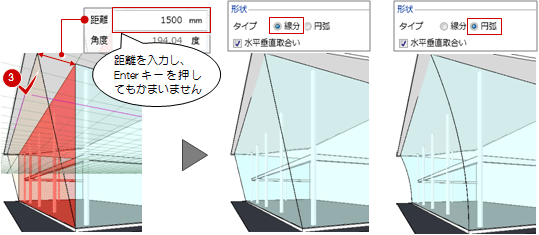

7. セットバックの距離を指定します。
   カーソルエディットに数値を入力することで、正確な位置を指定できます。


メモ

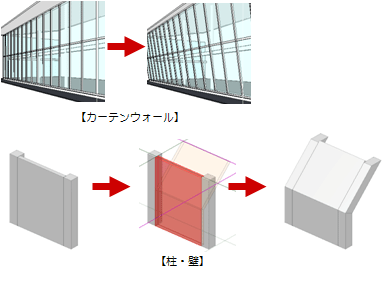

• 次図のように、カーテンウォールに外枠、受け材、マリオンが付いている場合、壁と柱の面が合っている場合でも、セットバックの形状に合わせて変形します。

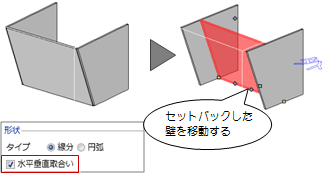

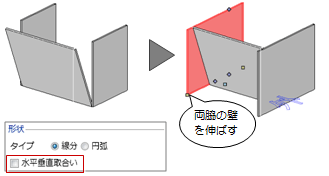

• 次図のような壁（カーテンウォールも同様）を表現したい場合、「水平垂直取合い」のON/OFFを切り替えて操作します。


  例	操作

• 対象部材を選択しづらい場合は、部材を選んでから右クリックして「セットバック」を選びます。また、コマンドコレクションからも選ぶことができます。

「見付面編集」を使用して、次図のような異形の壁見付を表現します。対象となる部材は、壁のみです。

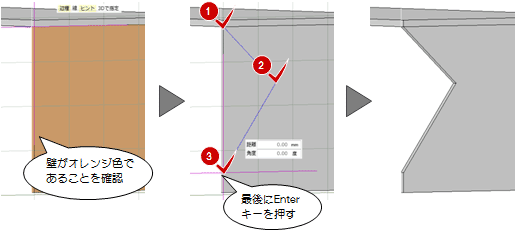

1. 入力モードを「見付面編集」の「円弧付き連続線」に変更します。
   （の操作については、「入力モード」を参照）
2. 3Dビューで、対象の壁にマウスカーソルを移動します。
3. 見付領域をマイナスする領域を指定して、最後にEnterキーを押します。


メモ

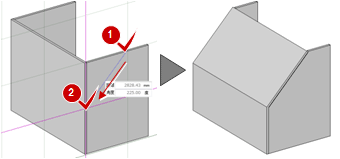

• 入力モードが「線分」「３点外接円弧」のときに「水平垂直取合い」がONだと、次図のような壁にすることもできます。

• 3Dビューでグリッドを分割した点をつかみたいときは、「グリッド・ドラフタ」メニューの「グリッド設定」で分割数を変更します。
• 「折れ編集」でセットバックされた壁は編集できません。セットバックは、壁の見付領域を編集した後に行ってください。
• 壁の見付領域をプラスすることはできません。
• 次のように、壁の長さが変わってしまうような線分の指定はできません。


1. 入力モードを「形状複写」に変更します。

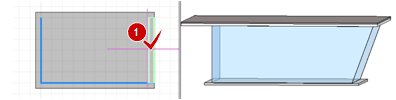

2. 平面・3Dビューで、複写元の部材をクリックします。

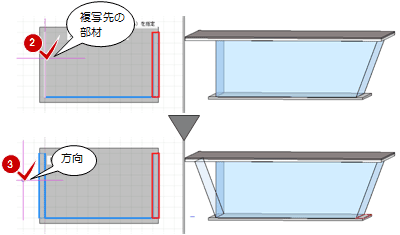

3. 複写先の部材をクリックして、セットバックの形状の方向を指定します。


メモ

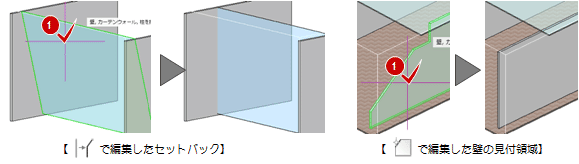

• 複写されるものは、入力モードの「折れ編集」で編集したセットバックの形状です。「見付面編集」で編集した壁の見付領域は複写されません。
• 複写によってできた部材の隙間は、「タッチミー」を使用して編集します。


セットバックを解除するには、入力モードの「解除」をクリックして、部材を選びます。

メモ

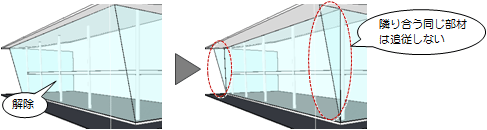

• 次図のように、「水平垂直取合い」をONにしてセットバックした部材を解除すると、隣り合う部材は追従しません。

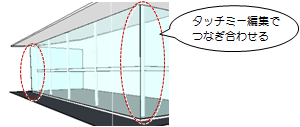

  このようなときは、「タッチミー」で修正します。

  なお、カーテンウォールの場合は、特別編集の「カーテンウォール編集」にある「プラス・マイナス」で領域を編集してもかまいません。

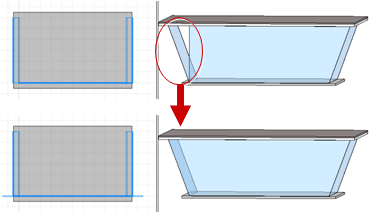

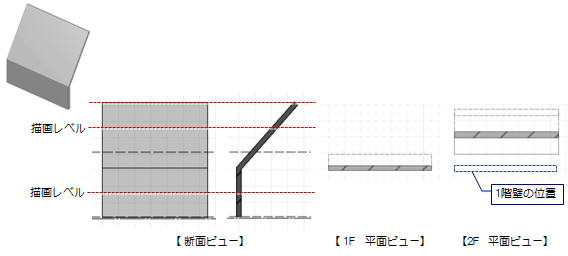

平面ビューでのセットバックの描画は、作図表現（縮尺・レベル他）の描画レベルが影響します。セットバックの範囲によって、平面ビューの描画が異なります。
（詳しくは、「部材の描画レベルを変更するには」を参照）
