一般図寸法線詳細図寸法線最新の寸法線に更新

入力済みのオブジェクトを参照して寸法線を入力します。
参照しているオブジェクトに変更があった場合、最新情報に更新できます。

コマンド 内容
「一般図寸法線」 階高や通り芯間など、平面図や断面図で一般的に描画する寸法線を、オブジェクトを参照して入力します。
表示設定の簡略／標準／詳細表現で表示されます。
図面・GLOOBEシートの配置図、平面図、断面図、立面図、天井伏図、平面詳細図、矩計図、展開図で作図できます。
「詳細図寸法線」 スペース、壁、建具、スラブ、基礎など、平面詳細図や矩計図で一般的に描画する寸法線を、オブジェクトを参照して入力します。
表示設定を詳細表現にしたときに表示されます。
図面・GLOOBEシートの平面詳細図、矩計図、展開図で作図できます。
Closed

一般図用の寸法線を描くM210850_snp_sec01
  1. 「寸法線」メニューから「一般図寸法線」を選びます。
  2. 入力モードが「自動」であることを確認して、「実行」をクリックします。

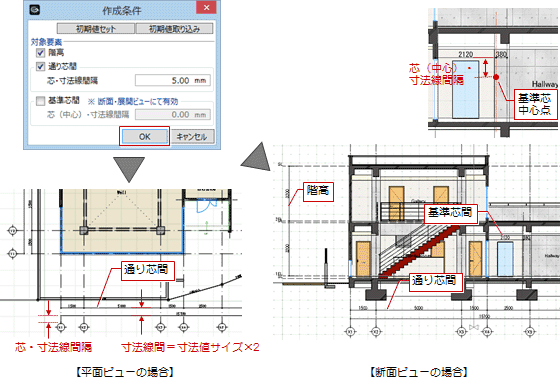

  3. 「作成条件」ダイアログで描画する対象要素をONにします。
    （設定については、「図面作成時に寸法線を加筆するには」を参照）
  4. 「OK」をクリックします。
    アクティブなビューの対象要素に寸法線が入力されます。
    　

メモ

  • その他の入力モードについて
    入力モードアイコン内容
    線間寸法通り芯、基準芯のうち、指定した2要素間の寸法線を入力します。
    ※ 平面ビューのみ対象です。
    　
    交点寸法通り芯、基準芯のうち、指定した2要素間で対象要素に交わる点に寸法線を入力します。
    ※ 平面ビューのみ対象です。
    　
  • 寸法線のフォントや文字サイズ、矢印形状などは、作図表現（寸法線・引出線）の「オブジェクト寸法線」タブで設定します。
    （詳しくは、「寸法線・引出線の表現を設定するには」を参照）
  • スパン変更やオブジェクトのサイズ変更などがあった場合は、「最新の寸法線に更新」で寸法線を更新できます。
    （詳しくは、「寸法線を最新の状態に更新する」を参照）
Closed

詳細図用の寸法線を描くM210850_snp_sec02
  1. 「寸法線」メニューから「詳細図寸法線」を選びます。
  2. 入力モードが「自動」であることを確認して、「実行」をクリックします。

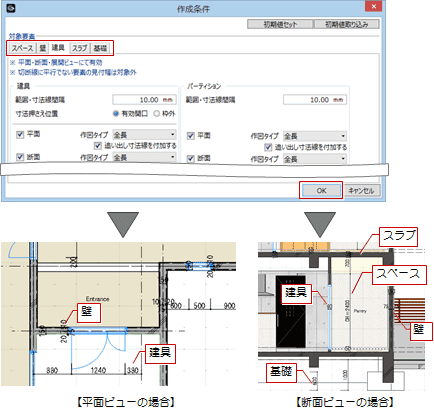

  3. 「作成条件」ダイアログの各タブで描画する寸法をONにします。
    （各タブの設定については、「図面作成時に寸法線を加筆するには」を参照）
  4. 「OK」をクリックします。
    アクティブなビューの対象要素に寸法線が入力されます。
    　

メモ

  • その他の入力モードについて
    入力モードアイコン内容
    1点指定対象オブジェクトを指定して、任意の位置に寸法線を入力します。
    ※「詳細」をクリックすると作成条件を設定できます。
    　

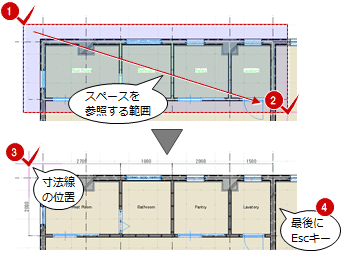

    スペース参照平面ビューでスペースの寸法線を入力します。
    　

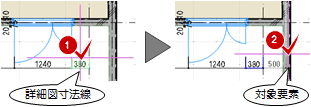

    追い出し寸法入力済みの詳細図寸法線と、通り芯・基準芯・詳細図寸法線間の寸法線を入力します。
    　
  • 寸法線のフォントや文字サイズ、矢印形状などは、作図表現（寸法線・引出線）の「オブジェクト寸法線」タブで設定します。
    （詳しくは、「寸法線・引出線の表現を設定するには」を参照）
  • スパン変更やオブジェクトのサイズ変更などがあった場合は、「最新の寸法線に更新」で寸法線を更新できます。
    （詳しくは、「寸法線を最新の状態に更新する」を参照）
  • 次の参照状態のモデルは、詳細図寸法線の対象となりません。
    外部参照（取り込み前）、階参照、ユニット
Closed

寸法線を最新の状態に更新するM210850_snp_sec03

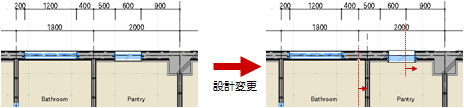

オブジェクト寸法線を入力後に、スパン変更やオブジェクトのサイズ変更などがあった場合、次のようにして寸法線に反映させます。
　

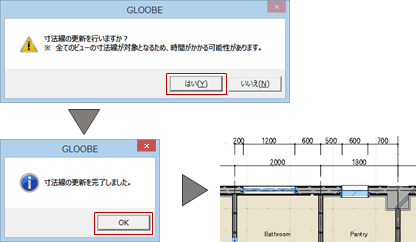

  1. 「寸法線」メニューから「最新の寸法線に更新」を選びます。
  2. 確認画面で「はい」をクリックします。
  3. 完了の確認画面で「OK」をクリックします。
    オブジェクトを参照して、寸法線が再描画されます。
