寸法線・引出線

オブジェクト寸法線・引出線、3D寸法線・引出線の表現について設定します。

寸法線・引出線の表現を変更するには

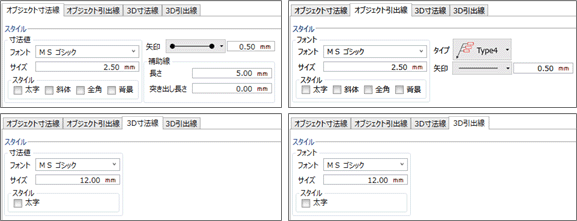

「専用設計ツール」タブの「寸法線」「引出線」メニューのコマンドで加筆する寸法線・引出線のフォント、文字サイズ、矢印形状などを設定します。
また、「プレゼンデータ作成」をクリックして開く「3Dレビュー」タブの「寸法線」「引出線」で加筆する寸法線・引出線のフォント、文字サイズなどを設定します。

項目	内容

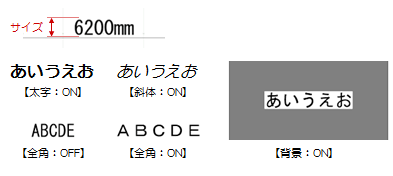

寸法値／フォント	寸法線・引出線のフォント、文字の高さ、スタイルを設定します。 ※「背景」がONの場合、「GLOOBEのオプション（CAD環境）」の「システム色」にある「背景」の色で文字の背景を塗りつぶします。

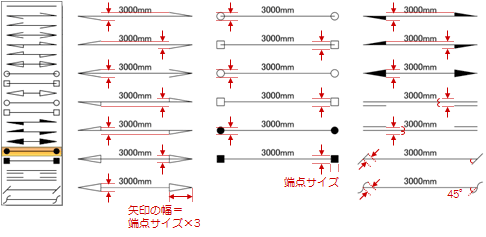

矢印	寸法線の線端形状を設定します。
補助線	寸法線の補助線（足）を設定します。

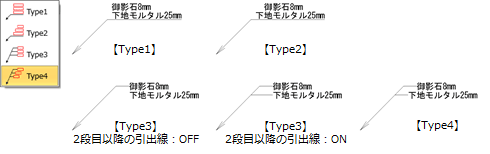

タイプ	引出線の描画タイプを設定します。
