建物仕様割り当て

「外部仕上計画」タブにて、テンプレートを使って外壁、廻縁、軒天の仕上仕様を割り当てます。

自動で割り当てるには、割り当てる建物名がテンプレートに登録されている建物名と同じである必要があります。

メモ

  • 建物名は、「階設定」の「建物グループ」の「名称変更」で変更できます。

自動で仕様を割り当てる

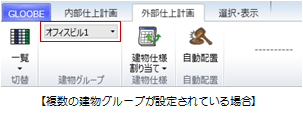

  1. 複数の建物棟が設定されている場合は、「建物グループ」で対象の建物に切り替えます。
    （詳しくは、「複数棟の建物を設計するには」を参照）
  2. 「外部仕上計画」タブの「建物仕様割り当て」メニューから「建物仕様割り当て」をクリックします。

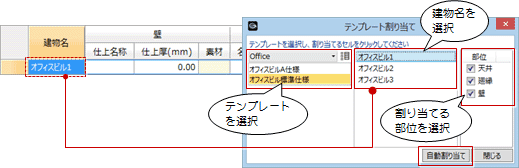

  3. テンプレートを選び、反映させたい部位にチェックを付けて、「自動割り当て」をクリックします。
    　

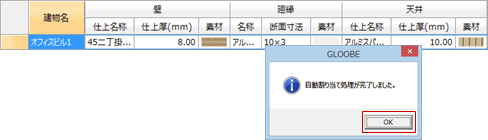

  4. 確認画面で「OK」をクリックします。
  5. 仕様の割り当てが終了したら、「テンプレート割り当て」ダイアログの「閉じる」をクリックします。

　

メモ

  • テンプレートがない場合、または一部の仕様を変更したい場合は、「仕上・下地」で仕上・下地をセットしてください。
  • テンプレートがない場合は、設定されている仕上・下地を「建物仕様テンプレート」の「テンプレート追加」でテンプレートに追加できます。
  • 設定した仕様で外部仕上・下地をまとめて配置する場合は、「自動配置」を使用します。
  • 「外部仕上計画」では壁面ごとに異なる仕上を設定することはできません。仕上自動配置後に、モデル側で各面ごとに仕上のプロパティにて変更します。
