建具表登録設定

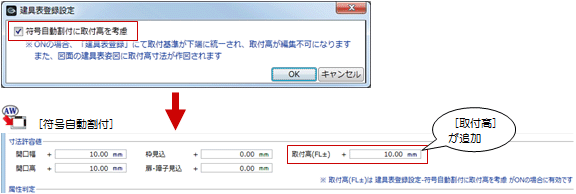

幅高は同じだが、取付高が異なった建具は別符号としたい場合、「建具表登録設定」をクリックして「符号自動割付に取付高を考慮」をONにします。

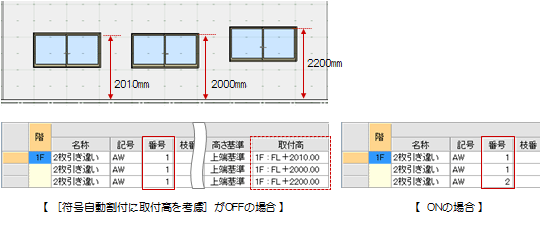

ONにすると、「符号自動割付」の「寸法許容値」に「取付高（FL±）」が追加され、取付高が許容値以内だと同じ番号、許容値以上だと別番号になります。

　

このとき、「建具表登録」を実行すると、取付基準が下端に統一されて取付高が編集不可になります。また、図面・GLOOBEシートにて建具表を作成したときに、姿図に建具取付高が作図されます。

メモ

  • 建具表に登録されている建具があると、「建具表登録設定」で設定を切り替えることはできません。一旦「表登録解除」で登録を解除してから実行してください。
  • 「符号自動割付に取付高を考慮」をONにした場合は、再度「符号自動割付」「建具表登録」の順で実行します。
