1点分割点円弧分割点要素参照・分割点2要素交点2円交点3点内接・中心点3点外接・中心点内分点外分点

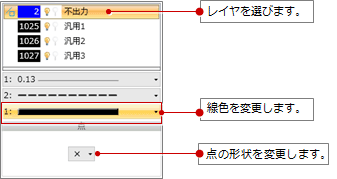

1. 「点」メニューから「1点」を選びます。
2. 入力するレイヤを選び、線色や点の形状を変更します。

3. 点を描きます。

メモ

• レイヤ番号が一番小さいレイヤが初期値として選択されます。
• レイヤ、線幅、線種、線色を変更した場合、GLOOBEを起動している間はその変更が有効となります。
• 図面に出力したくない場合は、レイヤ一覧で「不出力」を選びます。
• レイヤ、線色の設定については、「レイヤ」「線幅／線種／線色」を参照してください。

メモ

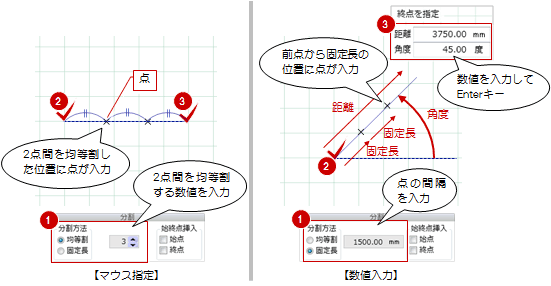

• どちらの入力方法でも、コマンドサポートウィンドウの「分割方法」で点の位置を指定する線分の分割方法を選択できます。
• コマンドサポートウィンドウの「始終点挿入」の項目にチェックを付けると、始点、終点の位置にも点が入ります。

メモ

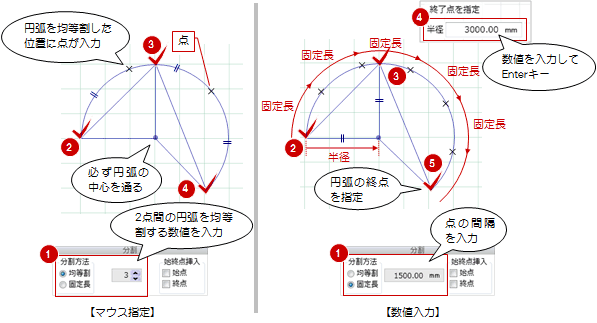

• どちらの入力方法でも、コマンドサポートウィンドウの「分割方法」で点の位置を指定する円弧の分割方法を選択できます。
• コマンドサポートウィンドウの「始終点挿入」の項目にチェックを付けると、始点、終点の位置にも点が入ります。

メモ

• コマンドサポートウィンドウの「始終点挿入」の項目にチェックを付けると、始点、終点の位置にも点が入ります。
• 円や円弧にも分割点に点を入力することができます。


• 「塗り」メニューで入力した円の場合、参照要素を指定した後、分割開始点を指定します。


メモ

• 指定した要素の交点が複数でない場合、2つの要素を指定した時点で交点に点が入力されます。
• 指定した要素の延長上にある交点にも点を入力できます。

メモ

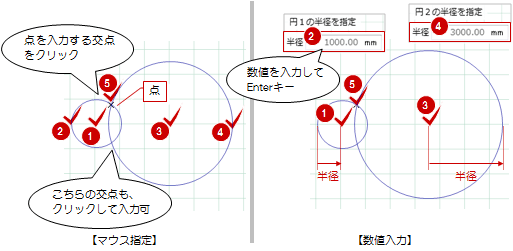

• 指定した2円の交点が複数でない場合、2円を指定した時点で交点に点が入力されます。

メモ

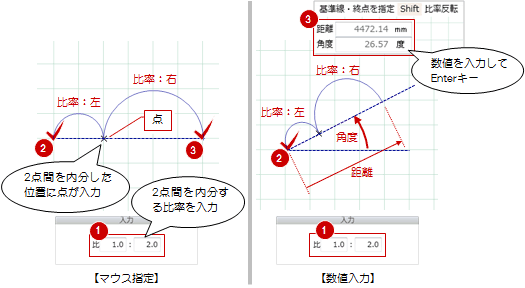

• Shiftキーを押しながら指定すると、内分点の比率が反転します。


メモ

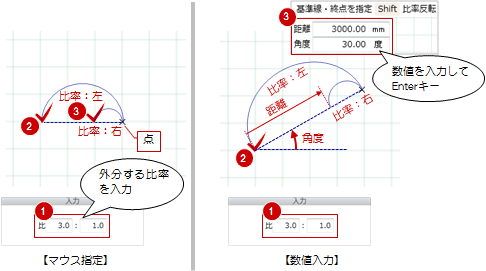

• Shiftキーを押しながら指定すると、外分点が反転します。
