3点外接円弧半径・始終角指定円弧出幅指定円弧3点内接円弧2点・半径指定円弧矩形内接楕円弧半径指定楕円弧

1. 「円弧」メニューから「3点外接円弧」を選びます。
2. 入力するレイヤを選び、線幅、線種、線色を変更します。

3. 円弧を描きます。

メモ

• レイヤ番号が一番小さいレイヤが初期値として選択されます。
• レイヤ、線幅、線種、線色を変更した場合、GLOOBEを起動している間はその変更が有効となります。
• 図面に出力したくない場合は、レイヤ一覧で「不出力」を選びます。
• レイヤ、線幅などの設定については、「レイヤ」「線幅／線種／線色」を参照してください。

メモ

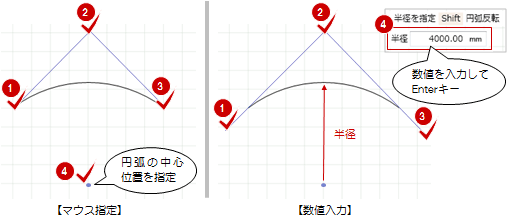

• Shiftキーを押しながら円弧の終了点を指定すると円弧が反転します。

メモ

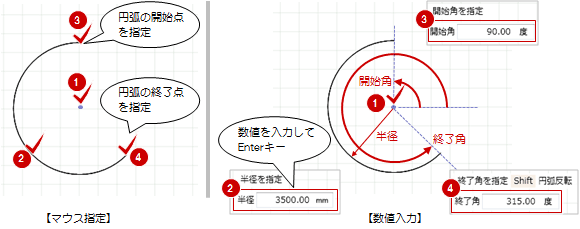

• Shiftキーを押しながら円弧の中心位置を指定すると次図のように円弧が反転します。


メモ

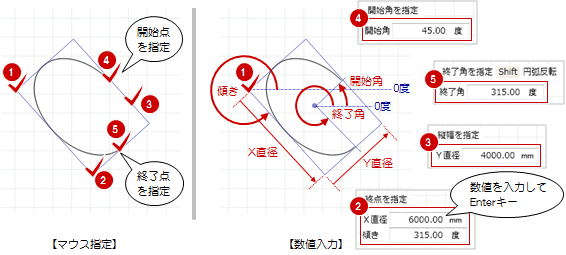

• Shiftキーを押しながら楕円弧の終了点を指定すると円弧が反転します。

メモ

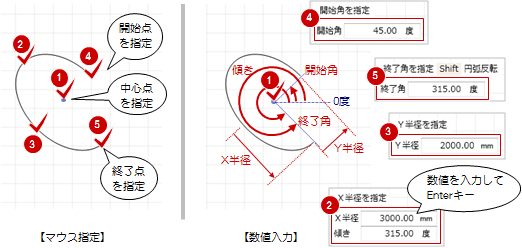

• Shiftキーを押しながら楕円弧の終了点を指定すると円弧が反転します。
