矩形領域角度つき矩形領域円内接・正多角形領域円弧つき多角形領域ベジェ曲線領域中心半径円領域直径円領域3点外接円領域半径指定楕円領域閉領域（辺参照）閉領域（1点検索）

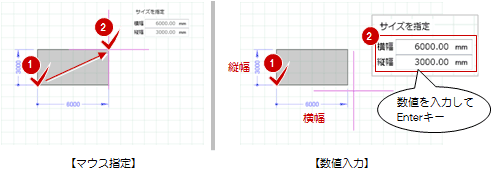

1. 「塗り」メニューから「矩形領域」を選びます。

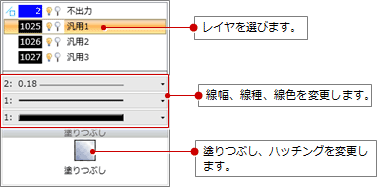

2. 入力するレイヤを選び、線幅、線種、線色などを変更します。

3. 領域を描きます。

メモ

• レイヤ番号が一番小さいレイヤが初期値として選択されます。
• レイヤ、線幅、線種、線色を変更した場合、GLOOBEを起動している間はその変更が有効となります。
• 図面に出力したくない場合は、レイヤ一覧で「不出力」を選びます。
• レイヤ、線幅などの設定については、「レイヤ」「線幅／線種／線色」を参照してください。
• 塗りつぶしの設定については、「塗りつぶしの設定」を参照してください。

メモ

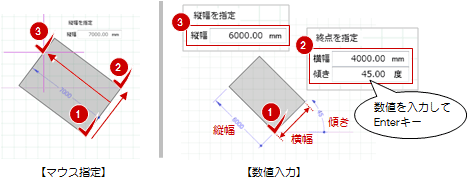

• コマンドサポートウィンドウの「入力」にある「方向調整」にチェックを付けると、マウスで大きさを指定した後、方向を指定することができます。

メモ

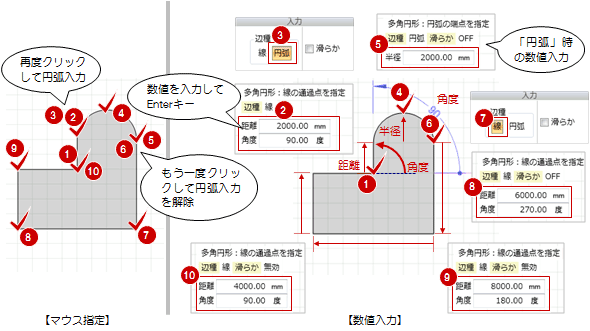

• 円弧の入力モードは、同点にマウスをクリック、またはコマンドサポートウィンドウの「入力」にある「辺種」で切り替えます。
• コマンドサポートウィンドウの「滑らか」にチェックが付いている場合は、円弧半径を意識した連続円弧になります。


円弧つき多角形を入力するときは、コマンドサポートウィンドウの「モード」で、次点をどのように指定するか切り替えることができます。

モード	座標指定方法
極座標	1つ前に指定した点からの距離と角度を入力します。
相対座標	1つ前に指定した点からのXとYの座標値を入力します。
距離勾配	1つ前に指定した点からの距離と勾配を入力します。 上図の距離（縦／横／実長）は、「距離勾配」で指定します。
相対角度	1つ前に指定した点の方向からの距離と相対角度を入力します。

メモ

• 4点目以降に開始点を再度クリックすると、図形が確定します。

メモ

• ベジェ曲線は指定できません。

メモ

• ベジェ曲線は、対象外です。
