移動回転回転移動反転

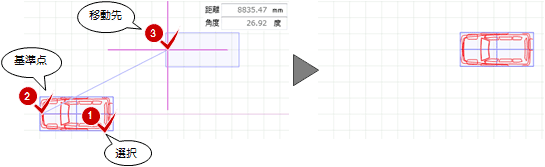

1. 「移動」をクリックします。
2. データを選択して、移動の基準点をクリックします。
3. 移動先をクリックします。


メモ

• データの選択がしにくい場合や複数のデータを選択したい場合は、先にデータを選択してからコマンドを実行してください。コマンドコレクションの「基本編集」メニューのコマンドを選んでもかまいません。
• 例えば、壁を移動するとき取り付いている建具も一緒に移動したい場合は、コマンドサポートウィンドウの「平面編集を有効にする」にチェックを付けます。詳しくは、「部材追従」を参照してください。
  「平面編集を有効にする」が有効なオブジェクトは、通り芯、基準芯、スペース、壁、柱、梁です。
• Ctrlキーを押しながら移動先をクリックすると、コピーになります。
• ShiftキーとCtrlキーを押しながら移動先をクリックすると、連続してコピーできます。

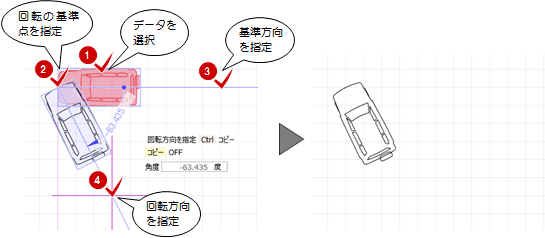

1. 「回転」メニューから「回転」を選びます。
2. データを選択します。
3. 回転の基準点と基準方向をクリックします。
4. 回転方向をクリックします。


メモ

• データの選択がしにくい場合や複数のデータを選択したい場合は、先にデータを選択してからコマンドを実行してください。コマンドコレクションの「基本編集」メニューのコマンドを選んでもかまいません。
• Ctrlキーを押しながら回転方向をクリックすると、コピーになります。
• 角度を数値で直接指定する場合、基準方向を起点に角度をセットします。

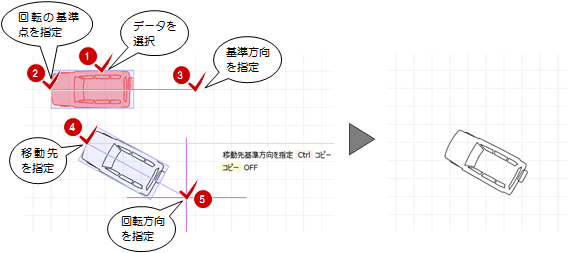

1. 「回転」メニューから「回転移動」を選びます。
2. データを選択します。
3. 回転の基準点と基準方向をクリックします。
4. 移動先と回転方向をクリックします。


メモ

• データの選択がしにくい場合や複数のデータを選択したい場合は、先にデータを選択してからコマンドを実行してください。コマンドコレクションの「基本編集」メニューのコマンドを選んでもかまいません。
• Ctrlキーを押しながら回転方向をクリックすると、コピーになります。

1. 「反転」をクリックします。
2. データを選択します。
3. 反転の基準点と方向をクリックします。


メモ

• データの選択がしにくい場合や複数のデータを選択したい場合は、先にデータを選択してからコマンドを実行してください。コマンドコレクションの「基本編集」メニューのコマンドを選んでもかまいません。
• Ctrlキーを押しながら方向をクリックすると、コピーになります。

「回転」「反転」などで対象データに文字が含まれていると、「文字列制御」の設定によって、次のように結果が異なります。

無制御	固定	正規化

メモ

• 「正規化」の場合、文字列の角度が「正規化反転角度」の開始～終了角の範囲になったとき、文字が180度反転します。
• 文字列制御は、スペース・用途区画などの文字には反映しません。
