節点情報確認

1. 「節点情報確認」をクリックします。

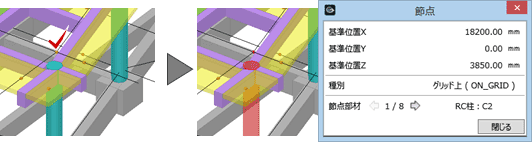

2. 3Dビューで節点をクリックします。
   節点の座標位置と種別を確認します。

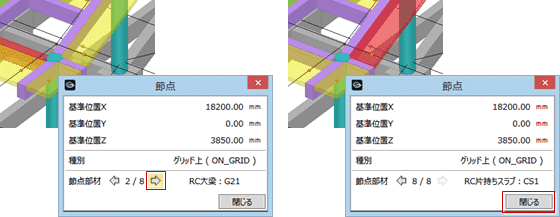

3. 節点部材が複数ある場合は、をクリックして部材を確認します。
4. 「閉じる」をクリックします。


メモ

• 「構造連携」で柱と梁を単線表示にすると、柱の中にある節点を指定することができます。

構造部材によって作成される節点の位置が異なります。また、接続する部材や構造軸の交点等があれば同じ節点として共有します。

例えば、柱の場合、上端と下端に節点が作成されますが、構造軸があればこの交点に節点が作成されます。この場合の種別は、「グリッド上（ON_GRID）」です。この種別は、ST-Bridgeファイル出力時に節点の情報としてセットされます。
