断面リスト更新

GLOOBEからST-Bridgeファイルを介して構造系ソフトに連携し、構造系ソフト側で構造部材を変更した場合に、構造系ソフトから出力したST-Bridgeファイルを読み込むことでGLOOBEの断面リストの情報を更新することができます。

ただし、既存の断面リストのみ更新され、オブジェクトの新規追加は行いません。

構造部材のリストを更新する

  1. 「断面リスト更新」をクリックします。

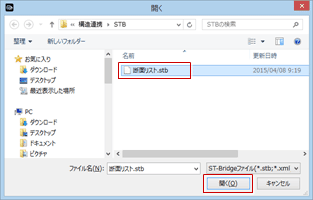

  2. 構造系ソフトから出力したST-Bridgeファイルを選択して、「開く」をクリックします。
    　
  3. 更新する構造部材にチェックを付けます。

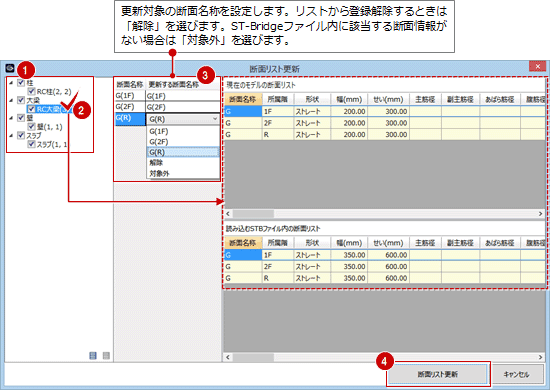

  4. 確認する部材をクリックすると、断面リストの部材情報とST-Bridgeファイル内の部材情報が表示されます。
  5. 断面リストの断面名称に対して、更新対象となるST-Bridgeファイル内の断面名称を設定します。
    リストから登録解除するときは「解除」を選びます。
  6. 内容を確認して、「断面リスト更新」をクリックします。
    　

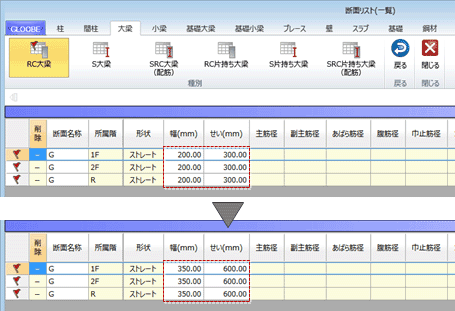

  7. 「断面リスト編集」を開いて、断面リストが更新されたことを確認します。
    　

メモ

  • 各部材のプロパティも、更新された断面リストの内容に変更されます。
