レンダリング画像

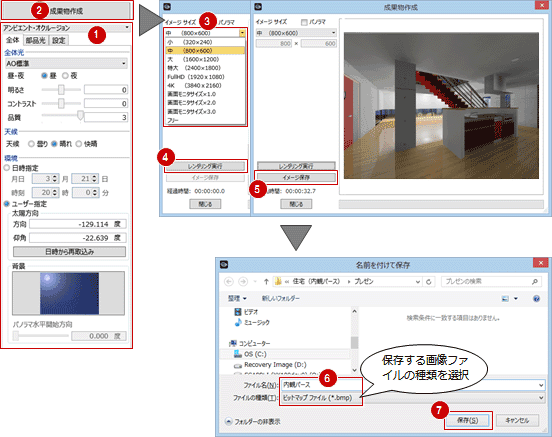

1. 3Dビューをアクティブにし、作成するパースの視点を設定します。
2. 表示パレットで、表示させたくないデータをOFFにします。
3. 「レンダリング画像」メニューから「レンダリング画像」を選びます。
4. レンダリングするモードを選び、太陽方向や背景などの設定を確認します。
   （詳しくは、目的別マニュアル「レンダリング編」を参照）
5. 「成果物作成」をクリックします。
6. 作成する画像のサイズを選びます。
7. 「レンダリング実行」をクリックします。
8. レンダリングが終了したら、「イメージ保存」をクリックします。
9. ファイル名と種類を設定して、「保存」をクリックします。


メモ

• 画像ファイルは、開いているモデルファイル（.GLM）と同じ名称のフォルダの「プレゼン」フォルダに保存されます。保存先のフォルダは、「名前を付けて保存」ダイアログで変更できます。

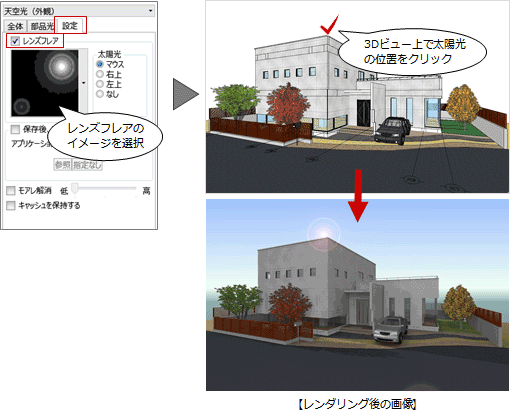

外観パースに太陽光をイメージするレンズフレアを表現するには、「設定」タブで「レンズフレア」をONにします。

メモ

• 「太陽光」で「マウス」以外を指定した場合、太陽光の位置指定は不要です。

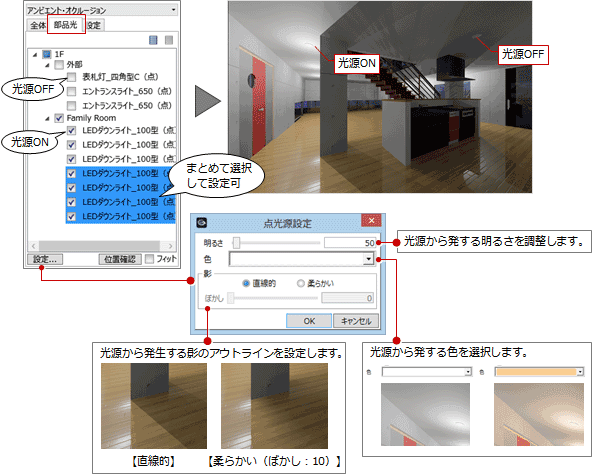

天井の照明器具や玄関灯など、光源を持ったカタログ部品の光を調整するには、「部品光」タブをクリックして設定します。

メモ

• 一覧に表示されているカタログ部品の場所がわからないときは、一覧でその部品と「位置確認」をクリックします。その部品が選択された状態になります。

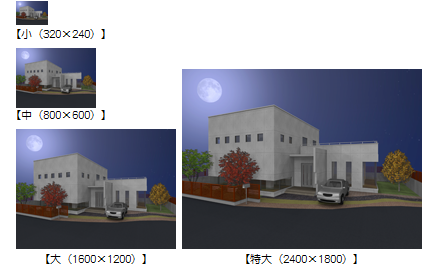

作成する画像の大きさは、プレゼンテーションで使用するモニタやプロジェクターの解像度に合わせて選びます。

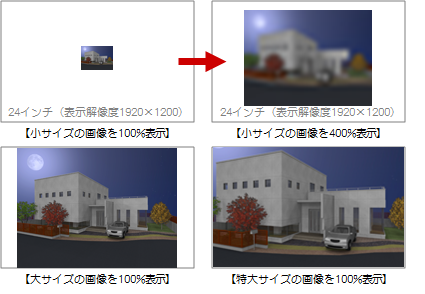

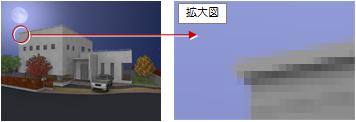

解像度より小さい大きさの画像を作成すると、拡大したときにぼやけて表示されます。また、大きいサイズほど、ファイルサイズが大きくなります。

イメージサイズ	概要
小（320×240） 中（800×600） 大（1600×1200） 特大（2400×1800） FullHD（1920×1080） 4K（3840×2160）	設定されている画像サイズを一覧から選択します。 「小（320×240）」は、横320ピクセル 縦240ピクセルサイズの画像ファイルを作成します。

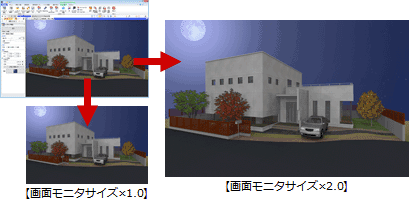

画面モニタサイズ×1.0 画面モニタサイズ×2.0 画面モニタサイズ×3.0	3Dビューの表示サイズを基準に選択します。 「画面モニタサイズ×1.0」は表示されている3Dビューと同じ大きさ、「画面モニタサイズ×2.0」は表示されている3Dビューの大きさを2倍にしたサイズの画像にします。

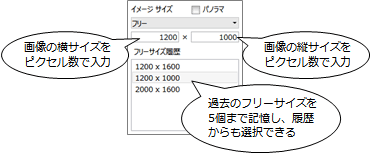

フリー	作成する画像サイズを設定します。（最大値：10000×10000） ※ フリーサイズの履歴を削除したいときは、サイズを選択して右クリックし、「削除」を選びます。

メモ

• 「パノラマ」がONのときは、「2000×1000」「4000×2000」「6000×3000」「フリー」から画像サイズを選びます。


保存できる画像ファイルの種類は、次のとおりです。

種類	用途
ビットマップファイル（*.bmp）	Windows標準の画像形式です。ファイルサイズが一番大きく、Webで使用するには不向きです。
JPEGファイル（*.jpeg）	写真に適した画像形式です。ファイルサイズが一番小さく、Webでの使用に適しています。ただし、色数が多い箇所では周辺がぼやけます。
PNGファイル（*.png）	イラストに適した画像形式です。ビットマップファイルとほぼ同じイメージでファイルサイズを小さくできます。

メモ

• 「パノラマ」がONのときは、「パノラマ画像ファイル（*.pnr）」にも保存できます。

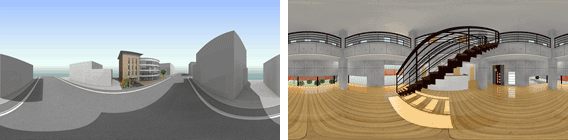

「GLOOBEのオプション（CAD描画・印刷）」の「GLOOBE2017以前のレンダリング方法を使用する」がOFFのとき、パノラマ画像を作成できます。

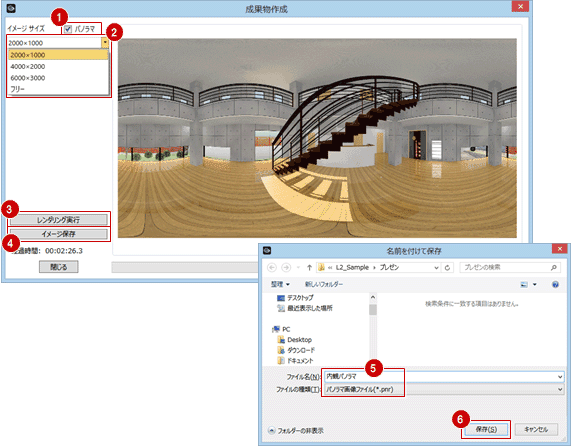

1. 「成果物作成」ダイアログの「パノラマ」をONにします。
2. 作成する画像のサイズを選びます。
3. 「レンダリング実行」をクリックします。
4. レンダリングが終了したら、「イメージ保存」をクリックします。
5. ファイルの種類が「パノラマ画像ファイル（*.pnr）」であることを確認します。
6. ファイル名を設定して、「保存」をクリックします。


メモ

• 作成したパノラマ画像をARCHI Boxへアップすることで、Web上で閲覧できます。
