用紙枠作成

自社用の用紙枠を作成して、用紙枠をテンプレートに登録します。

Closed

機能一覧
Closed

用紙枠を作成するM510110_yss_sec01
  1. 「用紙枠」メニューから「用紙枠作成」を選びます。
    「用紙枠作成」タブが開きます。

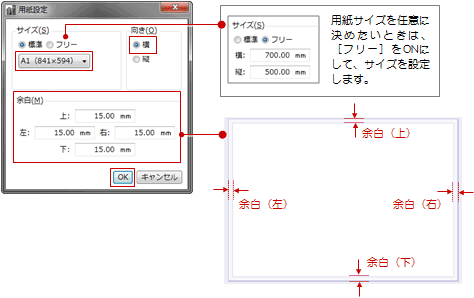

  2. 「用紙サイズ」をクリックして、用紙のサイズ、向き、余白を設定します。

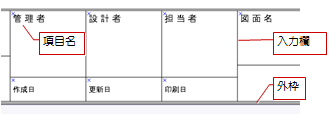

  3. 「CAD編集」タブの汎用機能を使用して、外枠、入力欄、項目名などを編集します。
    既存の用紙枠を編集する場合は、「用紙枠配置」を使用してテンプレートから用紙枠を配置します。

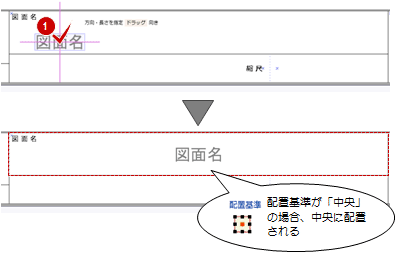

  4. 「用紙枠作成」タブの「用紙枠項目」をクリックして、プロジェクト名や図面名、縮尺などの項目を入力します。用紙枠や図面の配置時に、これらの情報を自動取得して内容が表示されるようになります。
  5. 「用紙枠登録」をクリックして、作成した用紙枠をテンプレートに登録します。
