用紙枠項目

用紙枠項目は用紙枠内の線分で囲まれた矩形内に配置するため、あらかじめ「CAD編集」タブの汎用機能を使用して、項目の入力欄を編集しておきます。

1. 「用紙枠項目」をクリックします。

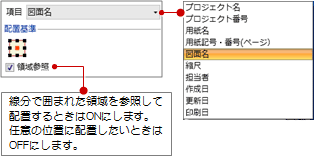

2. 配置する項目名、配置基準を設定します。
   　
3. プロパティ「文字」タブでフォント、サイズなどを設定します。
   　
4. 用紙枠項目の配置位置をクリックします。
   「領域参照」がONのときは、線分で囲まれた領域内をクリックします。


メモ

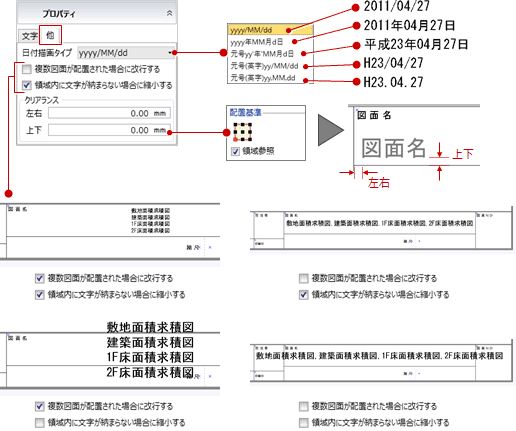

• プロパティ「他」タブでは、日付の描画タイプや用紙枠項目のクリアランスなどを設定します。
  　
• 用紙枠に自動入力された文字列は、選択して「リンク」のチェックをはずすと自由に編集できます。
  　

各用紙項目の連動元は下記の通りです。

項目	概要
プロジェクト名	「プロジェクト」の「名称」から連動します。
プロジェクト番号	「プロジェクト」の「管理番号」から連動します。
用紙名	用紙タブ上で右クリックして、「用紙のプロパティ」の「名称」から連動します。
用紙記号・番号（ページ）	用紙タブ上で右クリックして、「用紙のプロパティ」の「記号・番号」から連動します。
図面名	配置している図面を「図面再作成」したときの「図面名」が連動します。複数図面を配置している場合は、複数の図面名を表記します。
縮尺	配置している図面を「図面再作成」したときの「縮尺」が連動します。複数図面を配置している場合は、複数の縮尺を表記します。
担当者	「プロジェクト」の「担当者」から連動します。 用紙タブ上で右クリックして、「用紙のプロパティ」の「担当者」を変更した場合は、そちらが優先されます。
作成日	データを作成した日付を配置します。
更新日	GLOOBEのデータを保存した日付を配置します。 「更新履歴」で、最新の上書保存日を確認できます。
印刷日	本日の日付を配置します。
