法規LVS：図・表

LVS面積計算表を配置します。

LVS面積計算表を配置する

LVS面積求積図を作成した後に操作します。

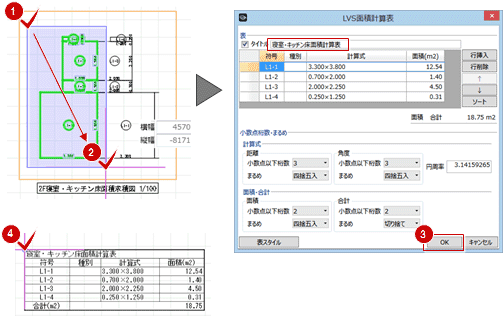

  1. 「法規LVS」メニューから「LVS面積計算表」を選びます。
  2. 入力モードが「範囲指定：矩形」の「矩形範囲」であることを確認します。
    （の操作については、「入力モード」を参照）
  3. 面積区画をすべて囲むように範囲を指定します。
  4. ダイアログで面積、タイトル、まるめなどを確認して、「OK」をクリックします。
  5. 表の配置位置をクリックします。

メモ

  • ダイアログの「計算式」の小数点以下桁数とまるめは、求積図の作図表現（面積区画）から連動します。
  • 表を配置するときに「折り返し行数」を設定しておくと、その行数を超えたら次の列に折り返します。
    　
  • 面積を集計する区画を任意に指定したい場合は、入力モードの「要素指定」を使用します。
    Ctrlキーを押しながら面積区画をクリックして、最後にEnterキーを押すと、指定した区画の面積が集計されます。
  • 「表スタイル」については、「面積表の表記・サイズ・スタイルについて」を参照してください。
