登録済図枠配置
「一般図」メニューの_70.png)
「平面図」などで作図範囲を設定後、他のコマンドを実行したりして図面を配置しなかった場合に、このコマンドを使用して未配置の図面を配置します。
未配置の図枠を配置する
- 「図枠」メニューから
「登録済図枠配置」を選びます。

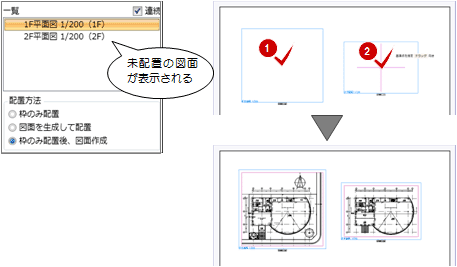

「一覧」に未配置の図面が表示されます。 - 配置する図面を選んで、図面の位置をクリックします。
メモ
- 「配置方法」には、次の方法があります。

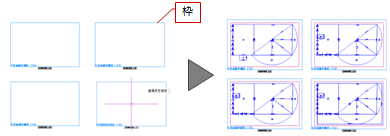

配置方法 内容 枠のみ配置 枠の位置だけをレイアウトするときに使用します。
その後、
「図面再作成」で図面を作成します。図面を生成して配置 1つの枠を配置ごとに図面を作成します。 枠のみ配置後、図面作成 枠を全て配置後、図面を作成します。
- 未配置の図面情報は、
「上書き保存」で保持されます。
