モデル分離

1. 「モデル確認」メニューから「モデル分離」を選びます。
   ※ モデルを直接参照しているシートファイル（保存時に「図面を保存」を選択）の場合は、「モデル分離」メニューから「モデル分離」を選びます。

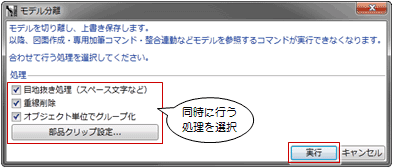

2. 合わせて行う処理を選択して、「実行」をクリックします。
   処理終了と同時に、シートファイルが上書き保存されます。


処理	内容
モデル分離	モデル情報を切り離して汎用データ化し、上書き保存します。
目地抜き処理	ハッチングを領域データから個別の線分要素に分解し、オブジェクトと重なっているハッチングを削除します。
重線削除	重複しているデータを削除します。
オブジェクト単位でグループ化	汎用データ化された個々の線分や円弧などを、オブジェクト単位でグループ化します。
部品クリップ設定	クリップ処理の対象とする部品を設定します。 部品が多くて処理に時間がかかる場合に、ハッチング上にない部品をクリップ対象からはずすことにより、処理時間を短縮できます。 ※ シートファイルを開いた後、図面作成関連の操作をして「モデル分離」を実行した場合に表示されます。

注意

• この操作では、モデルの参照情報を破棄し、図面データを2Dデータに変換します。
  そのため、モデル分離した後は、図面の作成やオブジェクトの編集、「プロパティ引出線」などの専用加筆修正コマンドの使用、整合連動などができなくなります。
• モデル分離した後は、モデルから「GLOOBEシート」メニューの「シートを開く」でそのシートファイルを開くこともできなくなります。

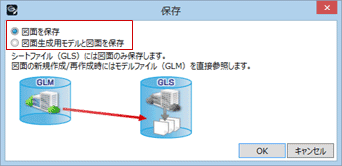

シートファイルを保存する際に、保存形式を選択するダイアログが表示されます。

選択した保存形式によって、次のような違いがあります。
　

	図面を保存	図面生成用モデルと図面を保存
保存形式	シートファイル（.GLS）内に図面のみ保存	シートファイル（.GLS）内に図面生成用モデルと図面を保存
モデルの参照	モデルファイル（.GLM）を参照	シートファイル内の図面生成用モデルを参照
モデルとの連携	モデルファイル（.GLM）の変更は図面に連動 シートファイル（.GLS）での編集はモデルファイル（.GLM）に連動不可	モデルファイル（.GLM）の変更は「モデル確認」で図面生成用モデルに連動 シートファイル（.GLS）での編集はモデルファイル（.GLM）に連動不可
シートでの表示
ファイルを開いたときのコマンド
運用	社内に複数の図面担当者がいる場合に便利。モデルファイル（.GLM）との整合を保ち、データ容量も削減	社外の協力会社がいる場合に便利。シートファイル（.GLS）のみを渡した場合でも、協力会社側で必要図面の作成が可能

メモ

• 「モデル分離」を実行した後は、どちらの保存形式でも「汎用図面です。」と表示されるようになります。また、ファイルを開いたときのコマンドも、「モデル分離」や「モデル確認」のメニューが表示されなくなります（GLOOBEシートの新規作成時と同様）。
