寸法位置

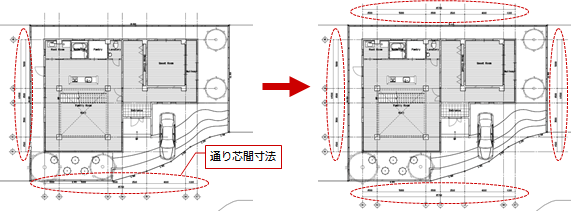

通り芯間寸法、階高寸法を作図する位置を指定します。

次の図面のときに設定できます。
・平面系図面：平面図、配置図、全体投影配置図、天井伏図、平面詳細図、建具キープラン
・断面系図面：断面図、立面図、矩計図

寸法の作図位置を指定する

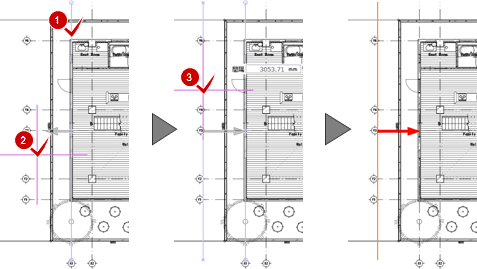

  1. 「寸法位置」をクリックします。

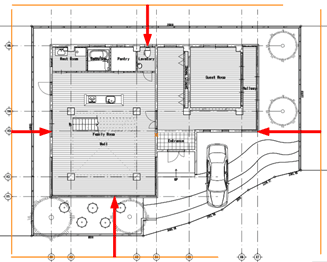

  2. 基準となる通り芯をクリックします。
  3. 寸法線を描く方向をクリックします。
  4. 寸法線の位置をクリックします。
    「間隔」で基準からの離れ距離を指定することも可能です。
  5. 同様にして、他の寸法位置も指定します。
    なお、同一方向に複数の寸法位置は指定できません。
    　

メモ

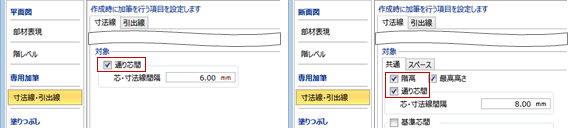

  • 作図範囲（寸法線・引出線）の「寸法線」タブにある「対象」で、「通り芯間」「階高」がONの場合に寸法線が描画されます。
    　

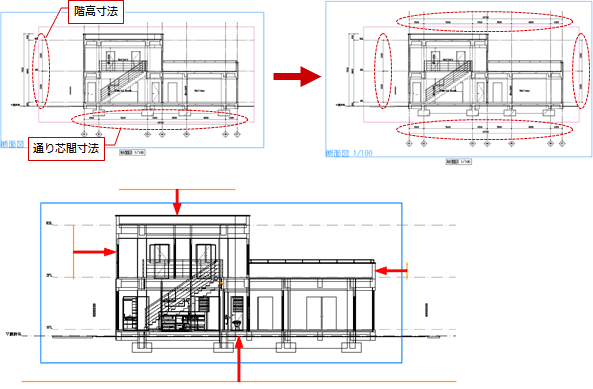

  • 断面系図面の場合は、通り芯間寸法と階高寸法の位置を指定できます。
  • 「図面再作成」の「範囲編集」でも同様に寸法位置を指定できます。
    このとき、通り芯間寸法を作図している平面系図面の場合は、「範囲編集」ウィンドウに通り芯間寸法の寸法位置が表示され、編集することができます。
