斜線断面線
斜線計測線に対して描画する範囲と方向を指定することで、斜線図を作図する斜線断面線を入力します。
なお、事前にモデルで斜線計測線を入力しておく必要があります。「範囲指定」ウィンドウでは、新しい斜線計測線を入力できません。
斜線断面線を入力する

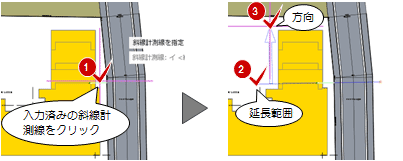

「斜線断面線」をクリックします。- モデルで入力した斜線計測線をクリックします。
- 断面を描画する範囲と方向をクリックします。
斜線断面図が作成されます。
