建物区画

スペースまたは用途区画を参照して、配置図で建物の配置範囲を入力します。

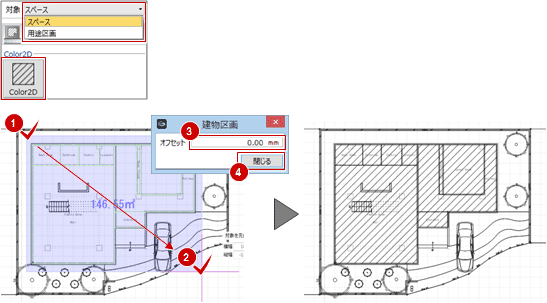

建物区画を入力する

  1. 「建物区画」をクリックします。
  2. 入力モードを「スペース参照」の「矩形範囲」に変更します。
    （の操作については、「入力モード」を参照）
  3. 「対象」で「スペース」または「用途区画」を選びます。
  4. 「Color2D」を設定します。
  5. 建物区画に含みたいスペースまたは用途区画の範囲を指定します。
    指定した領域内に完全に含まれるスペースまたは用途区画の外形面積が建物区画になります。
  6. 壁厚などを考慮する場合は「オフセット」を入力して、「閉じる」をクリックします。
